Begriffsklärung Der Titel dieses Artikels ist mehrdeutig. Weitere Bedeutungen finden sich unter ROL (Begriffsklärung).
Mnemonic: ROL
2. Schreibweise: ROL A
Opcode: $2A
Anzahl der Bytes: 1
Befehlsgruppe: Rotations- und Schiebebefehl
Adressierung: Akku
Beeinflusste Flags im Statusregister:
Carry-Flag
Negativ-Flag
Zero-Flag
Taktzyklen: 2


Der Assembler-Befehl ROL rotiert die Bits vom Akkumulators um ein Bit nach links.
Das Carry-Flag wird in Bit0 geschoben und anschließend Bit7 in das Carry-Flag .

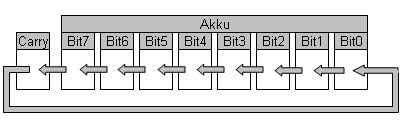

Funktionsprinzip

Ass befehl 2a.gif

Bedeutung der Buchstaben im Befehl

ROL ROtate Left
Rotiere links um ein Bit
