AND $ll, X
Aus C64-Wiki
Zur Navigation springenZur Suche springen
| Mnemonic: | AND $ll, X | |||
| Opcode: | $35 | |||
| Operand(en): | $ll | |||
| Anzahl der Bytes: | 2 | |||
| Befehlsgruppe: | Arithmetik und Logikbefehl | |||
| Adressierung: | Zeropage X-indiziert | |||
| Beeinflusste Flags im Statusregister: | ||||
| Negative-Flag | ||||
| Zero-Flag | ||||
| Taktzyklen: | 4 | |||
| 1 | PC | R | Lese Befehl, inkrementiere PC | |
| 2 | PC | R | hole Adresse, inkrementiere PC | |
| 3 | Adresse | R | lese von Adresse und addiere Index-Register | |
| 4 | Adresse + I* | R | lese von effektiver Adresse | |
| Anmerkung: | I bezeichnet das Index-register (X oder Y) | |||
| Anmerkung: | * das Highbyte der effektiven Adresse ist immer Null, d.h. Seitenüberschreitungen werden nicht beachtet | |||
Der Assembler-Befehl AND $ll,X führt eine bitweise UND-Verknüpfung mit dem Akkumulator und der Zeropage-Adresse $ll+X durch.
Das Ergebnis wird im Akkumulator gespeichert.
Dieser Befehl eignet sich besonders zum Löschen (Ausmaskieren) einzelner Bits.
Wahrheitstabelle der UND-Verknüpfung
Das Ergebnis ist bei der UND-Verknüpfung gleich 1, wenn beide Bits gesetzt (1) sind.
| 0 | 0 | = | 0 |
| 0 | 1 | = | 0 |
| 1 | 0 | = | 0 |
| 1 | 1 | = | 1 |

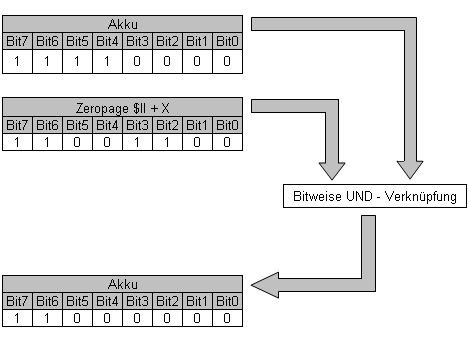

Funktionsprinzip
Bedeutung der Buchstaben im Befehl
| AND | AND with Accumulator |
|---|---|
| Bitweise UND-Verknüpfung mit Akkumulator |
Beispiel
Siehe Beispiel bei AND #$nn.
