EOR $ll, X
Aus C64-Wiki
Zur Navigation springenZur Suche springen
| Mnemonic: | EOR $ll,X | |||
| Opcode: | $55 | |||
| Operand(en): | $ll | |||
| Anzahl der Bytes: | 2 | |||
| Befehlsgruppe: | Arithmetik und Logikbefehl | |||
| Adressierung: | Zeropage X-indiziert | |||
| Beeinflusste Flags im Statusregister: | ||||
| Negative-Flag | ||||
| Zero-Flag | ||||
| Taktzyklen: | 4 | |||
| 1 | PC | R | Lese Befehl, inkrementiere PC | |
| 2 | PC | R | hole Adresse, inkrementiere PC | |
| 3 | Adresse | R | lese von Adresse und addiere Index-Register | |
| 4 | Adresse + I* | R | lese von effektiver Adresse | |
| Anmerkung: | I bezeichnet das Index-register (X oder Y) | |||
| Anmerkung: | * das Highbyte der effektiven Adresse ist immer Null, d.h. Seitenüberschreitungen werden nicht beachtet | |||
Der Assembler-Befehl EOR $ll,X führt eine bitweise EXKLUSIV-ODER-Verknüpfung mit dem Akkumulator und der Zeropage-Adresse $ll+X durch.
Das Ergebnis wird im Akkumulator gespeichert. Dieser Befehl eignet sich besonders zum Invertieren einzelner Bits.
Wahrheitstabelle der EXKLUSIV-ODER-Verknüpfung
Das Ergebnis ist bei der EXKLUSIV-ODER-Verknüpfung gleich 1, wenn beide Bits unterschiedlich sind.
| 0 | 0 | = | 0 |
| 0 | 1 | = | 1 |
| 1 | 0 | = | 1 |
| 1 | 1 | = | 0 |

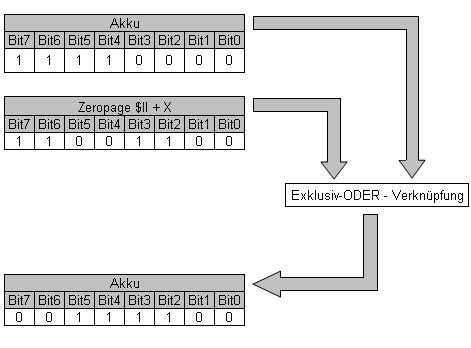

Funktionsprinzip
Bedeutung der Buchstaben im Befehl
| EOR | Exclusive OR with Accumulator |
| Bitweise EXKLUSIV-ODER-Verknüpfung mit Akkumulator |
Beispiel
Siehe Beispiel bei EOR #$nn.
