ORA $ll
Aus C64-Wiki
Zur Navigation springenZur Suche springen
| Mnemonic: | ORA $ll | ||
| Opcode: | $05 | ||
| Operand(en): | $ll | ||
| Anzahl der Bytes: | 2 | ||
| Befehlsgruppe: | Arithmetik und Logikbefehl | ||
| Adressierung: | Zeropage | ||
| Beeinflusste Flags im Statusregister: | |||
| Negativ-Flag | |||
| Zero-Flag | |||
| Taktzyklen: | 3 | ||
| 1 | PC | R | Lese Befehl, inkrementiere PC |
| 2 | PC | R | hole Adresse, inkrementiere PC |
| 3 | Adresse | R | lese von effektiver Adresse |
Der Assembler-Befehl ORA $ll führt eine bitweise ODER-Verknüpfung mit dem Akkumulator und der Zeropage-Adresse $ll durch.
Das Ergebnis wird im Akkumulator gespeichert. Dieser Befehl eignet sich besonders zum Setzen von einzelnen Bits.
Wahrheitstabelle der ODER-Verknüpfung
Das Ergebnis ist bei der ODER-Verknüpfung gleich 1, wenn mindestens ein Bit gesetzt (1) ist.
| 0 | 0 | = | 0 |
| 0 | 1 | = | 1 |
| 1 | 0 | = | 1 |
| 1 | 1 | = | 1 |

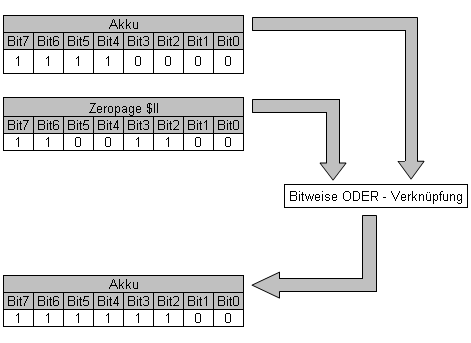

Funktionsprinzip
Bedeutung der Buchstaben im Befehl
| ORA | OR with Accumulator |
| Bitweise Oder-Verknüpfung mit Akkumulator |
