ROR $ll, X
Aus C64-Wiki
Zur Navigation springenZur Suche springen
| Mnemonic: | ROR $ll, X | |||
| Opcode: | $76 | |||
| Operand(en): | $ll | |||
| Anzahl der Bytes: | 2 | |||
| Befehlsgruppe: | Rotations- und Schiebebefehl | |||
| Adressierung: | Zeropage X-indiziert | |||
| Beeinflusste Flags im Statusregister: | ||||
| Carry-Flag | ||||
| Negativ-Flag | ||||
| Zero-Flag | ||||
| Taktzyklen: | 6 | |||
| 1 | PC | R | Lese Befehl, inkrementiere PC | |
| 2 | PC | R | hole Adresse, inkrementiere PC | |
| 3 | Adresse | R | lese von Adresse und addiere Index-Register | |
| 4 | Adresse + X* | R | lese von effektiver Adresse | |
| 5 | Adresse + X* | W | schreibe Wert auf effektive Adresse zurück und führe Operation auf den Wert aus | |
| 6 | Adresse + X* | W | schreibe neuen Wert auf effektive Adresse | |
| Anmerkung: | * das Highbyte der effektiven Adresse ist immer Null, d.h. Seitenüberschreitungen werden nicht beachtet | |||
Der Assembler-Befehl ROR $ll, X rotiert die Bits der Zeropage-Adresse ($ll+X) um ein Bit nach rechts.
Das Carry-Flag wird in Bit7 geschoben und anschließend Bit0 in das Carry-Flag.

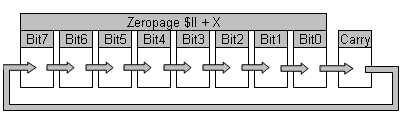

Funktionsprinzip
Bedeutung der Buchstaben im Befehl
| ROR | ROtate Right |
| Rotiere rechts um ein Bit |
