SBC $hhll, Y
| Mnemonic: | SBC $hhll,Y | |||
| Opcode: | $F9 | |||
| Operand(en): | $ll $hh | |||
| Anzahl der Bytes: | 3 | |||
| Befehlsgruppe: | Arithmetik- und Logikbefehl | |||
| Adressierung: | absolut Y-indiziert | |||
| Beeinflusste Flags im Statusregister: | ||||
| Carry-Flag | ||||
| Negative-Flag | ||||
| Overflow-Flag | ||||
| Zero-Flag | ||||
| Taktzyklen: | 4 | |||
| 1 Extratakt bei Überschreitung einer Page-Grenze | ||||
| 1 | PC | R | Lese Befehl, inkrementiere PC | |
| 2 | PC | R | lese Adress-Lowbyte, inkrementiere PC | |
| 3 | PC | R | hole Highbyte der Adresse, addiere Indexregister zum Adress-Lowbyte, inkrementiere PC | |
| 4 | Adresse + I | R* | lese von effektiver Adresse, korrigiere Highbyte der effektiven Adresse | |
| 5+ | Adresse + I | R | lese erneut von effektiver Adresse | |
| Anmerkung: | I bezeichnet das Index-Register (X oder Y) | |||
| Anmerkung: | * das Highbyte der effektiven Adresse könnte zu diesem Zeitpunkt ungültig sein | |||
| Anmerkung: | + dieser Takt wird nur ausgeführt, wenn die effektive Adresse im Zyklus 4 ungültig war | |||
Der Assembler-Befehl SBC $hhll,Y subtrahiert vom Inhalt des Akkumulators den Inhalt der Speicherzelle ($hhll+Y) und den komplementierten Inhalt des Carry-Flags.
Daher sollte vor jeder Subtraktion, sofern nicht der Übertrag in einer zusammengesetzten Subtraktion zu berücksichtigen ist, das Carry-Flag mit dem Befehl SEC gesetzt werden.
Das Ergebnis wird im Akkumulator gespeichert.
Der komplementierte Übertrag (0 oder 1), gewissermaßen in der Bedeutung eines Borge-Bits (engl. borrow), kommt ins Carry-Flag.
Bei gesetztem Decimal-Flag erfolgt die Berechnung in BCD-Arithmetik, wobei bei Operanden im gültigen BCD-Format nur das Carry-Flag und Zero-Flag entsprechend gesetzt werden. Negative-Flag und Overflow-Flag werden zwar entsprechend der Komplement-Darstellung der Operanden verändert, haben aber keine Bedeutung für die BCD-Arithmetik.

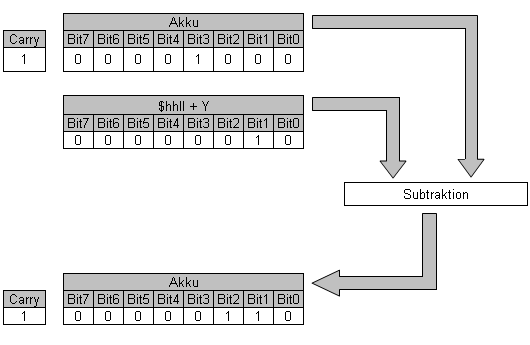

Funktionsprinzip
Bedeutung der Buchstaben im Befehl
| SBC | SuBtract with Carry |
| Subtrahiere vom Akkumulator den Operand und das komplementierte Carry-Flag |
Beispiel
Siehe Beispiel bei SBC $hhll.
