SBC ($ll), Y
| Mnemonic: | SBC ($ll),Y | |||
| Opcode: | $F1 | |||
| Operand(en): | $ll | |||
| Anzahl der Bytes: | 2 | |||
| Befehlsgruppe: | Arithmetik- und Logikbefehl | |||
| Adressierung: | indirekt Y-nachindiziert | |||
| Beeinflusste Flags im Statusregister: | ||||
| Carry-Flag | ||||
| Negative-Flag | ||||
| Overflow-Flag | ||||
| Zero-Flag | ||||
| Taktzyklen: | 5 | |||
| 1 Extratakt bei Überschreitung einer Page-Grenze | ||||
| 1 | PC | R | Lese Opcode, inkrementiere PC | |
| 2 | PC | R | Lese Zeigeradresse, inkrementiere PC | |
| 3 | Pointer | R | lese effektive Adresse Low | |
| 4 | Pointer | R | lese effektive Adresse High, addiere Y zum Lowbyte der effektiven Adresse | |
| 5 | Adresse + Y* | R | lese von effektiver Adresse, korrigiere Highbyte der effektiven Adresse | |
| 6+ | Adresse + Y | R | lese von effektiver Adresse | |
| Anmerkung: | Die effektive Adresse wird immer aus der Zeropage gelesen | |||
| Anmerkung: | * das Highbyte der effektiven Adresse könnte zu diesem Zeitpunkt ungültig sein | |||
| Anmerkung: | + dieser Zyklus wird nur ausgeführt, wenn die effektive Adresse während Zyklus #5 ungültig war | |||
Der Assembler-Befehl SBC ($ll),Y subtrahiert vom Inhalt des Akkumulators den Inhalt der der Speicheradresse (LSB= $ll ; MSB= $ll+1)+Y und den komplementierten Inhalt des Carry-Flags.
Daher sollte vor jeder Subtraktion, sofern nicht der Übertrag in einer zusammengesetzten Subtraktion zu berücksichtigen ist, das Carry-Flag mit dem Befehl SEC gesetzt werden.
Das Ergebnis wird im Akkumulator gespeichert.
Der komplementierte Übertrag (0 oder 1), gewissermaßen in der Bedeutung eines Borge-Bits (engl. borrow), kommt ins Carry-Flag.
Bei gesetztem Decimal-Flag erfolgt die Berechnung in BCD-Arithmetik, wobei bei Operanden im gültigen BCD-Format nur das Carry-Flag und Zero-Flag entsprechend gesetzt werden. Negative-Flag und Overflow-Flag werden zwar entsprechend der Komplement-Darstellung der Operanden verändert, haben aber keine Bedeutung für die BCD-Arithmetik.

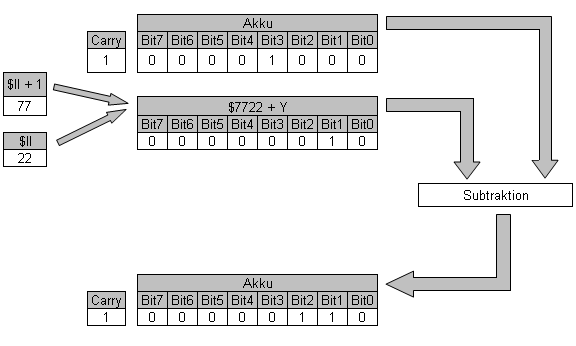

Funktionsprinzip
Bedeutung der Buchstaben im Befehl
| SBC | SuBtract with Carry |
| Subtrahiere vom Akkumulator den Operand und das komplementierte Carry-Flag |
Beispiel
Siehe Beispiel bei SBC $hhll.
