STA $hhll, X
Aus C64-Wiki
Zur Navigation springenZur Suche springen
| Mnemonic: | STA $hhll, X | |||
| Opcode: | $9D | |||
| Operand(en): | $ll $hh | |||
| Anzahl der Bytes: | 3 | |||
| Befehlsgruppe: | Transfer-Befehl | |||
| Adressierung: | absolut X-indiziert | |||
| Beeinflusste Flags im Statusregister: | ||||
| keine | ||||
| Taktzyklen: | 5 | |||
| 1 | PC | R | Lese Befehl, inkrementiere PC | |
| 2 | PC | R | lese Adress-Lowbyte, inkrementiere PC | |
| 3 | PC | R | hole Highbyte der Adresse, addiere Indexregister zum Adress-Lowbyte, inkrementiere PC | |
| 4 | Adresse + I | R* | lese von effektiver Adresse, korrigiere Highbyte der effektiven Adresse | |
| 5 | Adresse + I | W | schreiben auf effektive Adresse | |
| Anmerkung: | I bezeichnet das Index-Register (X oder Y) | |||
| Anmerkung: | * das Highbyte der effektiven Adresse könnte zu diesem Zeitpunkt ungültig sein, daher wird hier immer gelesen | |||
Der Assembler-Befehl STA $hhll,X speichert den Wert des Akkumulators in die Speicherzelle ($hhll+X).
Der Akkumulator ist ein 8-Bit-Register mit einem Wert zwischen 0 und 255 ($ff).

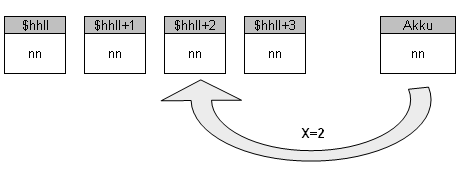

Funktionsprinzip
Bedeutung der Buchstaben im Befehl
| STA | STore Accumulator |
| Speichere Akkumulator |
Beispiel
Siehe Beispiel bei LDA $hhll,X.
