STX $ll, Y
Aus C64-Wiki
Zur Navigation springenZur Suche springen
| Mnemonic: | STX $ll,Y | |||
| Opcode: | $96 | |||
| Operand(en): | $ll | |||
| Anzahl der Bytes: | 2 | |||
| Befehlsgruppe: | Datentransferbefehl | |||
| Adressierung: | Zeropage Y-indiziert | |||
| Beeinflusste Flags im Statusregister: | ||||
| keine | ||||
| Taktzyklen: | 4 | |||
| 1 | PC | R | Lese Befehl, inkrementiere PC | |
| 2 | PC | R | hole Adresse, inkrementiere PC | |
| 3 | Adresse | R | lese von Adresse und addiere Index-Register | |
| 4 | Adresse + I* | W | schreiben auf effektive Adresse | |
| Anmerkung: | I bezeichnet das Index-Register (X oder Y) | |||
| Anmerkung: | * das Highbyte der effektiven Adresse ist immer Null, d.h. Seitenüberschreitungen werden nicht beachtet | |||
Der Assembler-Befehl STX $ll,Y speichert den Wert des X-Registers in die Speicherstelle mit der Zeropage-Adresse ($ll+Y).
Der Wert des Registers ist dabei im Bereich von 0 bis 255 ($ff).

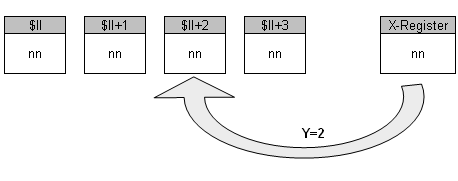

Funktionsprinzip
Bedeutung der Buchstaben im Befehl
| STX | STore X-Register |
| Speichere X-Register |
Beispiel
Vergleiche Beispiel bei STA $ll,X.
