VC-1525
Aus C64-Wiki
Zur Navigation springenZur Suche springenVC-1525 | |
---|---|
Typ | Matrixdrucker |
Hersteller | Commodore |
Neupreis | 395 USD |
Erscheinungsjahr | 1982 |
Prozessor | MB8881 |
Speicher | 4 KByte ROM: 2732 |
Sonstiges | Vorgänger: VC-1515 |

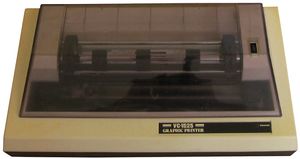

Der VC-1525 ist ein Nadeldrucker für den VC 20, er wird an die serielle Schnittstelle angeschlossen. Der Drucker ist baugleich mit dem Seikosha GP-100VC.
Namensgebung[Bearbeiten | Quelltext bearbeiten]
Der ursprüngliche Name des Druckers in der USA war VIC-1525. Die europäische Version wurde als VC-1525 angeboten.
Varianten
- GP-100DB für Sharp MZ80B
- GP-100AS für RS232C
- GP-100A für Centronics
Technische Daten[Bearbeiten | Quelltext bearbeiten]
- Druckmethode: Matrix-Druck (Impact Dot Matrix)
- Druckverfahren: unidirektionaler Druck
- Zeichenmatrix: 6×7 Punkt-Matrix
- Zeilenlänge: max. 80 Spalten
- Zeilenabstand: 6 Zeichen/Zoll im Zeichenmodus, 9 Zeichen/Zoll im Grafikmodus (1 Zoll = 2,54 cm)
- Druckgeschwindigkeit: 30 Zeichen/s
- Papiertransport: Stachelwalzenantrieb
- Papierbreite: 4,5 bis 10 Zoll (8,5 Zoll ohne Führungslochränder)
- Kopien/Durchschläge: Original + maximal 2 Durchschläge
- Grafik: Punktadressierbar, 7 senkrechte Punkte/Spalte, 480 Punkte horizontal
- Schnittstelle: 1× serieller IEC-Bus
- Geräteadresse 4 oder 5, einstellbar über DIP-Schalter an der Rückseite
- Abmessungen (H×B×T): 136 × 420 × 235 mm
- Gewicht: ca. 4,5 kg
- Leistungsaufnahme: maximal 20 Watt (8 Watt im Bereitschaftsbetrieb)
- Stromversorgung: fest verbundenes Netzkabel für 230 V
Geräteadresse[Bearbeiten | Quelltext bearbeiten]
Die Geräteadresse ist standardmäßig auf 4 eingestellt. Über einen Schiebeschalter an der Rückseite kann zwischen 4 und 5 umgeschaltet werden. Die Stellung "T" am Schiebeschalter dient zur Selbstdiagnose.
Weblinks[Bearbeiten | Quelltext bearbeiten]
- Technical Manual 1515-1525 (PDF)
- Users-Guide VIC-1525 (PDF)
