ADC $ll, X
| Mnemonic: | ADC $ll,X | |||
| Opcode: | $75 | |||
| Operand(en): | $ll | |||
| Anzahl der Bytes: | 2 | |||
| Befehlsgruppe: | Arithmetik- und Logikbefehl | |||
| Adressierung: | Zeropage X-indiziert | |||
| Beeinflusste Flags im Statusregister: | ||||
| Carry-Flag | ||||
| Negative-Flag | ||||
| Overflow-Flag | ||||
| Zero-Flag | ||||
| Taktzyklen: | 4 | |||
| 1 | PC | R | Lese Befehl, inkrementiere PC | |
| 2 | PC | R | hole Adresse, inkrementiere PC | |
| 3 | Adresse | R | lese von Adresse und addiere Index-Register | |
| 4 | Adresse + I* | R | lese von effektiver Adresse | |
| Anmerkung: | I bezeichnet das Index-register (X oder Y) | |||
| Anmerkung: | * das Highbyte der effektiven Adresse ist immer Null, d.h. Seitenüberschreitungen werden nicht beachtet | |||
Der Assembler-Befehl ADC $ll,X addiert zum Inhalt des Akkumulators den Inhalt der Zeropage-Adresse ($ll+X).
Ist das Carry-Flag gesetzt, wird zusätzlich eins hinzugezählt.
Daher sollte vor jeder Addition, sofern nicht der Übertrag in einer zusammengesetzten Addition zu berücksichtigen ist, das Carry-Flag mit dem Befehl CLC gelöscht werden.
Das Ergebnis wird im Akkumulator gespeichert.
Ist das Ergebnis größer als 255 ($ff), wird das Carry-Flag als Übertrags-Bit mit der Wertigkeit von 256 verwendet.
Bei gesetztem Decimal-Flag erfolgt die Berechnung in BCD-Arithmetik, wobei bei Operanden im gültigen BCD-Format nur das Carry-Flag entsprechend gesetzt (bei Überlauf > $99) wird. Negative-Flag und Overflow-Flag werden zwar entsprechend der Komplement-Darstellung der Operanden verändert, haben aber keinen Bedeutung für die BCD-Arithmetik. Auch das Zero-Flag zeigt für gültige BCD-Operanden ein BCD-Ergebnis $00 nicht an (außer für den einfachen Fall $00+$00). Hier muss explizit der Akkumulator auf 0 getestet werden, etwa mit ORA #$00, AND #$FF, EOR #$00 oder mit einem Transferbefehl TAX oder TAY (falls die Index-Registerinhalte verworfen werden können).

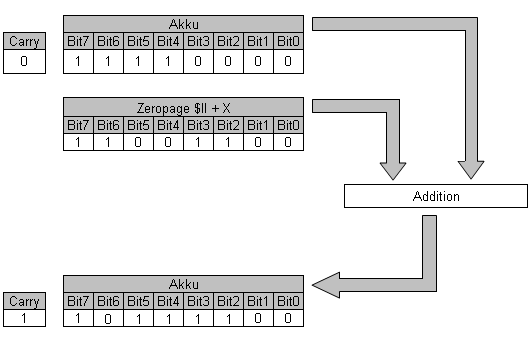

Funktionsprinzip
Bedeutung der Buchstaben im Befehl
| ADC | ADd with Carry |
| Addiere Akkumulator mit Operand und Carry-Flag |
Beispiel
Siehe auch Beispiel bei ADC $hhll.
Speicherstellen und deren fiktiver Inhalt:
| Adresse | Speicherinhalt |
|---|---|
| $FB | $00 |
| $FC | $FF |
| $FD | $55 |
| $FE | $AA |
angewandter Code:
LDA #$10 LDX #$03 ADC $FB,X
Hier wird zum Inhalt des Akkumulators der Inhalt der Speicherstelle $FE addiert, da $FE das Ergebnis der Addition der Basisadresse $FB und des Inhalts des X-Registers (3) ist. Der zweite Summand ist somit der Wert $AA. Das Ergebnis im Akkumulator ist somit $BA ($10 + $AA). Bei gesetztem Carry-Flag wird der Akkumulator zusätzlich noch um 1 erhöht, damit ergibt sich $BB. Das Carry-Flag wird dabei gleichzeitig auch gelöscht, da das Ergebnis $FF nicht überschreitet (kein Überlauf).
Ergäbe die Rechnung einen Überlauf, würde das Carry-Flag wiederum gesetzt werden und stünde dann für eine folgende Verarbeitung zur Verfügung.
