ADC $hhll
| Mnemonic: | ADC $hhll |
| Opcode: | $6D |
| Operand(en): | $ll $hh |
| Anzahl der Bytes: | 3 |
| Befehlsgruppe: | Arithmetik- und Logikbefehl |
| Adressierung: | absolut |
| Beeinflusste Flags im Statusregister: | |
| Carry-Flag | |
| Negative-Flag | |
| Overflow-Flag | |
| Zero-Flag | |
| Taktzyklen: | 4 |
Der Assembler-Befehl ADC $hhll addiert zum Inhalt des Akkumulators den Inhalt der Speicherzelle $hhll.
Ist das Carry-Flag gesetzt, wird zusätzlich eins hinzugezählt.
Daher sollte vor jeder Addition, sofern nicht der Übertrag in einer zusammengesetzten Addition zu berücksichtigen ist, das Carry-Flag mit dem Befehl CLC gelöscht werden.
Das Ergebnis wird im Akkumulator gespeichert.
Ist das Ergebnis größer als 255 ($ff), wird das Carry-Flag als Übertrags-Bit mit der Wertigkeit von 256 verwendet.
Bei gesetztem Decimal-Flag erfolgt die Berechnung in BCD-Arithmetik, wobei bei Operanden im gültigen BCD-Format nur das Carry-Flag entsprechend gesetzt (bei Überlauf > $99) wird. Negative-Flag und Overflow-Flag werden zwar entsprechend der Komplement-Darstellung der Operanden verändert, haben aber keinen Bedeutung für die BCD-Arithmetik. Auch das Zero-Flag zeigt für gültige BCD-Operanden ein BCD-Ergebnis $00 nicht an (außer für den einfachen Fall $00+$00). Hier muss explizit der Akkumulator auf 0 getestet werden, etwa mit ORA #$00, AND #$FF, EOR #$00 oder mit einem Transferbefehl TAX oder TAY (falls die Index-Registerinhalte verworfen werden können).

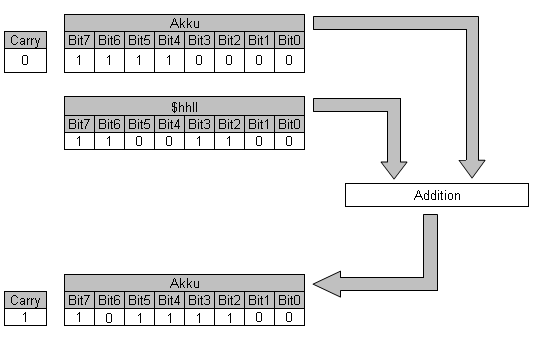

Funktionsprinzip
Bedeutung der Buchstaben im Befehl
| ADC | ADd with Carry |
| Addiere Akkumulator mit Operand und Carry-Flag |
Beispiel
; Dieses Programm addiert zwei 16-Bit-Zahlen ; und gibt das Ergebnis am Bildschirm aus. ; Programmstart mit SYS 49152 *=$c000 ; Startadresse des Programms AXOUT = $bdcd start clc ; Carry-Bit löschen lda l_zahl1 ; Low-Byte der 1. Zahl mit adc l_zahl2 ; Low-Byte der 2. Zahl addieren sta l_ergebnis ; Low-Byte ins Ergebnis schreiben lda h_zahl1 ; High-Byte der 1. Zahl mit adc h_zahl2 ; High-Byte der 2. Zahl addieren sta h_ergebnis ; High-Byte ins Ergebnis schreiben ldx l_ergebnis ; Low-Byte vom Ergebnis ins X-Register lda h_ergebnis ; High-Byte vom Ergebnis in den Akku jsr AXOUT ; 16-Bit-Zahl ausgeben rts ; Rücksprung ins Basic l_zahl1 .byte $00 ; Zahl1 = $1000 h_zahl1 .byte $10 l_zahl2 .byte $55 ; Zahl2 = $2155 h_zahl2 .byte $21 l_ergebnis .byte $00 ; Ergebnis = $0000 h_ergebnis .byte $00
Speicherauszug (vor der Ausführung):
.c000 18 clc .c001 ad 1d c0 lda $c01d .c004 6d 1f c0 adc $c01f .c007 8d 21 c0 sta $c021 .c00a ad 1e c0 lda $c01e .c00d 6d 20 c0 adc $c020 .c010 8d 22 c0 sta $c022 .c013 ae 21 c0 ldx $c021 .c016 ad 22 c0 lda $c022 .c019 20 cd bd jsr $bdcd .c01c 60 rts >c01d 00 >c01e 10 >c01f 55 >c020 21 >c021 00 >c022 00
Vergleich des Beispielprogramms mit BASIC
Für BASIC V2:
10 Z1=4096 : REM $1000 (4096) 20 Z2=8533 : REM $2155 (8533) 30 E=Z1+Z2 40 PRINT E : REM $3155 (12629)
Entsprechend dem obigen Beispiel.
