ADC (RAUTE)$nn
| Mnemonic: | ADC #$nn | ||
| Opcode: | $69 | ||
| Operand(en): | $nn | ||
| Anzahl der Bytes: | 2 | ||
| Befehlsgruppe: | Arithmetik- und Logikbefehl | ||
| Adressierung: | unmittelbar | ||
| Beeinflusste Flags im Statusregister: | |||
| Carry-Flag | |||
| Negative-Flag | |||
| Overflow-Flag | |||
| Zero-Flag | |||
| Taktzyklen: | 2 | ||
| 1 | PC | R | Lese Befehl, inkrementiere PC |
| 2 | PC | R | lese Wert, inkrementiere PC |
Der Assembler-Befehl ADC #$nn addiert zum Inhalt des Akkumulators die Konstante $nn.
Ist das Carry-Flag gesetzt, wird zusätzlich eins hinzugezählt.
Daher sollte vor jeder Addition, sofern nicht der Übertrag in einer zusammengesetzten Addition zu berücksichtigen ist, das Carry-Flag mit dem Befehl CLC gelöscht werden.
Das Ergebnis wird im Akkumulator gespeichert.
Ist das Ergebnis größer als 255 ($ff), wird das Carry-Flag als Übertrags-Bit mit der Wertigkeit von 256 verwendet.
Bei gesetztem Decimal-Flag erfolgt die Berechnung in BCD-Arithmetik, wobei bei Operanden im gültigen BCD-Format nur das Carry-Flag entsprechend gesetzt (bei Überlauf > $99) wird. Negative-Flag und Overflow-Flag werden zwar entsprechend der Komplement-Darstellung der Operanden verändert, haben aber keinen Bedeutung für die BCD-Arithmetik. Auch das Zero-Flag zeigt für gültige BCD-Operanden ein BCD-Ergebnis $00 nicht an (außer für den einfachen Fall $00+$00). Hier muss explizit der Akkumulator auf 0 getestet werden, etwa mit ORA #$00, AND #$FF, EOR #$00 oder mit einem Transferbefehl TAX oder TAY (falls die Index-Registerinhalte verworfen werden können).

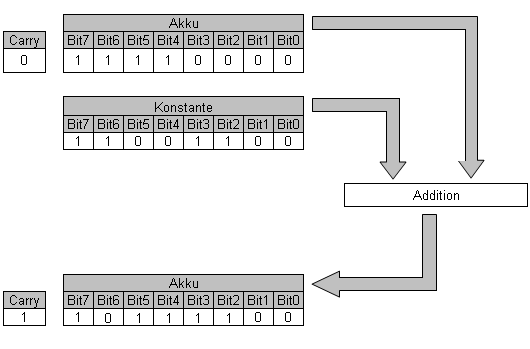

Funktionsprinzip
Bedeutung der Buchstaben im Befehl
| ADC | ADd with Carry |
| Addiere Akkumulator mit Operand und Carry-Flag |
Beispiel
Siehe Beispiel bei ADC $hhll.
