Commodore 1084

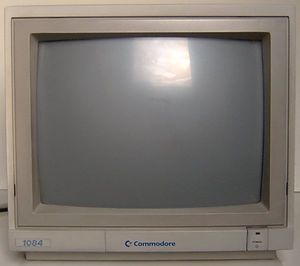

Der Commodore 1084, eigentlich für den Amiga entwickelt, ist ein sehr guter Farbmonitor für den Commodore 64.
Mit seinen vielen Anschlüssen ist er für den Betrieb an diversen Heim- und Personal-Computern geeignet und kann auch an Videorecorder, Bildplattenspieler und Fernsehtuner angeschlossen werden.
Beschreibung[Bearbeiten | Quelltext bearbeiten]
Der Commodore 1084 besitzt ein gutes, scharfes Bild mit satten Farben.
Alle wichtigen Bildeinstellungen sind über Regler an der Vorder- bzw. Rückseite änderbar. Während der 1084 nur monoauralen Ton wiedergibt, besitzt das Modell Commodore 1084S auch Stereoton.
Wegen seines guten Preis-Leistungs-Verhältnisses war (und ist) der 1084 sehr beliebt.
Mit Hilfe eines Stützbügels kann man den Monitor nach hinten neigen und damit den Betrachtungswinkel verändern.
Auf der linken Seite befindet sich eine Klinkenstecker-Buchse (3,5 mm) für den Kopfhöreranschluss.
Bedienung[Bearbeiten | Quelltext bearbeiten]
Der Monitor ist bequem zu bedienen. Die Knöpfe an der Vorderseite dienen der Einstellung des Bildes.
Vorderseite[Bearbeiten | Quelltext bearbeiten]
- Ein-/Aus:-Taste. POWER (I) drücken (LED leuchtet, wenn an).

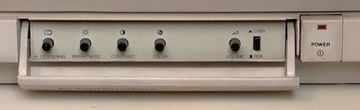

- Bild- und Toneinsteller (Klappe vorn öffnen):
H. CENTERING Bild horizontal verschieben BRIGHTNESS Helligkeitsregler CONTRAST Kontrastregler COLOR Farbsättigung (nicht, wenn RGB-Quellen angeschlossen sind). SHARPNESS Bildschärferegler (nicht, wenn RGB-Quellen angeschlossen sind). VOLUME Lautstärkeregler
- CVBS/RGB-Schalter: Mit dem CVBS/RGB-Schalter wird das FBAS- (oder LCA-) Signal (des Videorecorders, Computers oder Fernsehtuners) oder das RGB-Signal (des Computers) gewählt.
Rückseite[Bearbeiten | Quelltext bearbeiten]
- VCR-Taste: Beim Anschluss an einen Videorecorder oder einen Bildplattenspieler muss zur Einstellung des Bildes die Taste "VCR" gedrückt werden. Beim Anschluss an einen Fernsehtuner sollte diese Taste nicht gedrückt sein.
V. HEIGHT Bildhöheregler V. CENTERING vertikale Zentrierung V. WIDTH Bildbreitenregler
Technische Daten[Bearbeiten | Quelltext bearbeiten]
| Bildröhre | 36 cm (14 Zoll), in-line-Schlitzmaskenröhre Schlitzabstand 0,42 mm, dunkler Bildschirm |
| Ablenkung | 90° |
| Monitor-Eingangssignale über CINCH-Buchsen | |
| 1) Zusammengesetztes Videosignal mit negativer Synchronisation (Composite Video) | (1 V ± 0,5 Vss). Impedanz: 75 Ω |
| 2) Audiosignal (links) | (150 mVeff - 2 Veff). Imp.: 10 kΩ |
| 3) Helligkeitssignal (Luminanz) | (1 V ± 0,1 Vpp). Impedanz: 75 Ω |
| 4) Farbsignal (Chrominanz) | (1 V ± 0,1 Vpp). Impedanz: 75 Ω |
| Monitoreingänge für RGB-Signale | |
| 1) Euro-AV-Anschluss | RGB linear (siehe technische Daten) |
| 2) DIN-Anschlussbuchse 8-pol. | RGB TTL (siehe technische Daten) |
| Auflösung | 600 Zeilen in Bildmitte, Stellung RGB |
| Zeichen | > 2000 Zeichen (80 × 25), Stellung RGB |
| Bildfrequenz | 50/60 Hz |
| Zeilenfrequenz | 15625 Hz |
| Ton-Ausgangsleistung | 1 W - Klirrfaktor 5% |
| Netzspannung | 230 V ± 15% |
| Leistungsaufnahme | 75 W |
| Abmessungen (H × B × T) | 320 × 350 × 387 mm |
| Gewicht | 11 kg |
Die obigen Daten gelten für das Urmodell 1084. Die Anschlüsse für Composite Video und Luminanz sind in einer Cinch-Buchse zusammengefasst.
Modifizierungen in späteren Modellvarianten
Spätere Modelle (S) verfügen über Stereo, demzufolge kommt ein Cinch-Anschluss für den rechten Audio-Kanal hinzu. Des weiteren wurde die Anschlussmöglichkeit für RGB linear (analog) und RGB TTL (digital) in einer 9-poligen D-Sub-Buchse oder -Stecker (beide Varianten kommen vor) zusammengefasst und muss per Schalter ausgewählt werden. Die Modelle D2/S-D2/P2/S-P2 sind hingegen nicht für RGB TTL vorgesehen und deren RGB-Funktionalität kann daher nicht für den Commodore 128 im 80-Zeichen-Modus verwendet werden. Allerdings kann als Abhilfe das (nicht sehr qualitativ hochwertige) Monochrom-Signal an Pin 7 des RGBI-Ausgangs des C128 als Schwarz-Weiß-Videosignal genutzt werden, das in den 1084, wie auch jedem anderen Videomonitor, via Composite-Video-Buchse eingespeist werden kann.
Literatur[Bearbeiten | Quelltext bearbeiten]
- Testbericht 1084S und 1802, Artikel in 64'er 01/92 S.22
Weblinks[Bearbeiten | Quelltext bearbeiten]
- Deutschsprachige Bedienungsanleitung bei iDOC=
- 1084S High Resolution Monitor
Commodore 1084S Dokumentation bei projekt64.c64.org - Farbmonitor Commodore 1084-S Testbericht im ST Magazin bei stcarchiv.de
- Commodore 1084 Bilder und Daten bei "Big Book of Amiga Hardware"
- Commodore Monitors bei monitorworld.com (Webarchiv)
- Thema: 1084 - Unterschiede auf Forum64.de
