Supergrafik Befehle

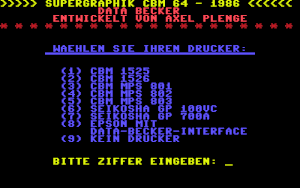

Der Startbildschirm von Supergrafik

Das Buch zu Supergrafik 64

Die Original-Supergrafik-Diskette

Kurzbeschreibung der Supergrafik-Befehle

Im Folgenden werden alle Supergrafik-Befehle mit Parametern beschrieben.
Für ernsthaftes Arbeiten mit Supergrafik wird es eventuell nötig sein, das Supergrafik-Buch zu studieren, da es weitaus mehr Details und Beispiele enthält.

Grundbefehle

Alle Beispiele und die Befehlsreferenz sind dem Data Becker "Supergrafik Buch", Anhang 7.3.1 (2. Auflage 1988) entnommen.

Zeichenmodi

Modus zm	Wirkung	Beispiel
0	Figur zeichnen	PLOT 0,160,100
1	Figur löschen	PLOT 1,160,100
2	Figur invertieren	PLOT 2,160,100
3	Figur punktieren	PLOT 3,160,100
4	Grafikcursor bewegen	PLOT 4,160,100

Sekundärbefehle

Alle Befehle, die die Angabe eines Zeichenmodus verlangen, können zusätzlich durch drei weitere Funktionen (wahlweise oder kombiniert) erweitert werden, was durch die Erweiterung der Befehlssyntax geschieht:

Funktionserweiterung	Beschreibung	Beispiel
C	Zeichnen mit Farbsetzung; dieser Sekundärbefehl muss in Kombination mit anderen an erster Stelle stehen. Das Setzen der Farbe geschieht mit dem Befehl PCOL= .	PCOL= 1,2:PLOT C 1,100,150
B m	Pinselwahl, wobei m (0 bis 255) m im LGR: Bildschirmcode eines Zeichens, m im HGR bzw. MC 8-Bit-Maskierung.	PLOT B 45„20,40
T var	Testbefehl; bei PLOT wird getestet, ob an der angesprochenen Stelle bereits ein Punkt vorhanden ist; wenn ja, wird in die angegebene Variable eine "1" geschrieben, wenn nein, dann eine "0".	-

Kombinationsmögichkeiten zum Beispiel bei PLOT:

   PLOT               (zm),x,y
   PLOT C             (zm),x,y
   PLOT   B m,        (zm),x,y
   PLOT C B m,        (zm),x,y
   PLOT        T var, (zm),x,y
   PLOT C      T var, (zm),x,y
   PLOT   B m, T var, (zm),x,y
   PLOT C B m, T var, (zm),x,y

Grafikbefehle

PLOT

 Befehl:    PLOT zm,x,y
 Beispiel:  PLOT 1,100,199
 Parameter: zm: Zeichenmodus
            x:  x-Koordinate
            y:  y-Koordinate
 Funktion:  Setzen (Löschen etc.) eines Punktes.

PLOT... TO ...

 Befehl:    PLOT zm,x1,yl TO x2,y2 (TO x3,y3 TO ...)
 Beispiel:  PLOT 0,100,199 TO 0,20
 Parameter: zm: Zeichenmodus
            x1:  x-Startkoordinate
            y1:  y-Startkoordinate
            x2:  x-Zielkoordinate
            y2:  y-Zielkoordinate
 Funktion:  Setzen (Löschen etc.) einer oder mehrerer Linien.

PLOT TO ...

 Befehl:    PLOT zm, TO x2,y2 (TO x3,y3 TO ...)
 Beispiel:  PLOT 2, TO 100,199
 Parameter: zm: Zeichenmodus
            x2:  x-Zielkoordinate
            y2:  y-Zielkoordinate
 Funktion:  Setzen (Löschen etc.) einer Linie ausgehend vom Grafikcursor.

CIRCLE

 Befehl:    CIRCLE zm„xm,ym,xr,yr
 Beispiel:  CIRCLE 0,,160,100,80,90
 Parameter: zm: Zeichenmodus
            xm:  x-Mittelpunktkoordinate
            ym:  y-Mittelpunktkoordinate
            xr:  x-Radius
            yr:  y-Radius
 Funktion:  Setzen (Löschen etc.) einer Ellipse, eines Kreises.

Bögen:

 Befehl:    CIRCLE zm,(sl),xm,ym,xr,yr,wa,we
 Beispiel:  CIRCLE 0,2,160,100,80,90,30,130
 Parameter: zm: Zeichenmodus
            sl:  Seitenlänge (0-255)
            xm:  x-Mittelpunktkoordinate
            ym:  y-Mittelpunktkoordinate
            xr:  x-Radius
            yr:  y-Radius
            wa:  Anfangswinkel (0-360)
            we:  Endwinkel (0-360)
 Funktion:  Setzen (Löschen etc.) von Kreis-, Ellipsen- oder
            Vieleckbögen.

DRAW

 Befehl:    DRAW zm,str$ ON x,y
 Beispiel:  DRAW 2,A$ ON 160,100
 Parameter: zm:   Zeichenmodus
            str$: Definitionsstring
            x:    x-Koordinate
            y:    y-Koordinate
 Funktion:  Setzen (Löschen etc.) einer frei definierbaren Figur.

 0 - hoch
 1 - rechts
 2 - runter
 3 - links


 Befehl:    DRAW zm,str$
 Beispiel:  DRAW 2,A$
 Parameter: zm:   Zeichenmodus
            str$: Definitionsstring
 Funktion:  Setzen (Löschen etc.) einer frei definierbaren Figur
            Grafikcursor aus.

FRAME

 Befehl:    FRAME zm,d,x1,yl TO x2,y2
 Beispiel:  FRAME 0,10,100,100 TO 200,150
 Parameter: zm: Zeichenmodus
            d:  Rahmendicke
            x1: x-Eckkoordinate 1
            y1: y-Eckkoordinate 1
            x2: x-Eckkoordinate 2
            y2: y-Eckkoordinate 2
 Funktion:  Setzen (Löschen etc.) eines Rahmens definierter Dicke.

FILL

 Befehl:    FILL zm,x1,yl TO x2,y2
 Beispiel:  FILL 0,100,100 TO 200,150
 Parameter: zm: Zeichenmodus
            x1: x-Eckkoordinate 1
            y1: y-Eckkoordinate 1
            x2: x-Eckkoordinate 2
            y2: y-Eckkoordinate 2
 Funktion:  Setzen (Löschen etc.) eines Feldes.

TEXT

 Befehl:    TEXT zm,str$,x,y,m
 Beispiel:  TEXT 0,"HALLO",100,130,0
 Parameter: zm:   Zeichenmodus
            str$: zu schreibender Text
            x:    x-Koordinate
            y:    y-Koordinate
            m:    Textmodus (0,1)
 Funktion:  Setzen (Löschen etc.) eines Textes als Grafik:

 m = 0: Großschrift/Grafikzeichen
 m = 1: Groß-/Kleinschrift

PAINT

 Befehl:    PAINT zm,x,y
 Beispiel:  PAINT ,160,100
 Parameter: zm: Zeichenmodus
            x:  x-Koordinate des Testpunktes
            y:  y-Koordinate des Testpunktes
 Funktion:  Ausfüllen eines beliebig geformten Grafikbereichs.

GMODE

 Befehl:    GMODE (s)(,m)(,or,ur)
 Beispiele: GMODE 0,1
            GMODE 2,7,30,70
 Parameter: s:   Seitenmodus (s.u.)
            m:   Grafikmodus (s.u.)
            or:  oberer Textrand bei m=7/8
            ur:  unterer Textrand bei m=7/8
 Funktion:  Bestimmen des Grafikmodus:

 s=0:   Grafikseite 1 wird angezeigt und befehligt
 s=1:   Grafikseite 1 wird angezeigt, Seite 2 aber befehligt
 s=2:   Grafikseite 2 wird angezeigt und befehligt
 s=3:   Grafikseite 2 wird angezeigt, Seite 1 aber befehligt

 m=0:   Textmodus bzw. LGR werden angezeigt und auch befehligt
 m=1:   HGR wird angezeigt und befehligt
 m=2:   MC wird angezeigt und befehligt
 m=3:   HGR wird angezeigt, LGR jedoch befehligt,
        d.h. die Grafikbefehle beziehen sich auf die unsichtbare LowGrafik
 m=4:   MC wird angezeigt, jedoch LGR befehligt
 m=5:   LGR und normaler Text werden angezeigt,
        die Befehle gelten aber für die hochauflösende Grafik
 m=6:   LGR bzw. Text werden angezeigt, MC jedoch befehligt
 m=7:   Gemischte Text- und Grafikanzeige, LGR wird befehligt.
        Im Anschluss wird die Angabe der Fensterposition verlangt
 m=8:   Gemischte Text- und Grafikanzeige, HGR wird befehligt;
        Angabe der Fensterposition

GCLEAR

 Befehl:    GCLEAR (m)(,xl,yl TO x2,y2)
 Beispiele: GCLEAR
            GCLEAR 255
            GCLEAR 4,30,40 TO 50,70
 Parameter: m:  Löschmaske
            x1:  x-Koordinate Fenster oben links
            y1:  y-Koordinate Fenster oben links
            x2:  x-Koordinate Fenster unten rechts
            y2:  y-Koordinate Fenster unten rechts
 Funktion:  Löschen des Grafikbildschirms bzw. eines Bild-
            schirmfensters.

INVERS

 Befehl:    INVERS (m)(,xl,yl TO x2,y2)
 Beispiele: INVERS
            INVERS 240
            INVERS 240,20,30 TO 60,70
 Parameter: m:   Invertierungsmaske
            x1:  x-Koordinate Fenster oben links
            y1:  y-Koordinate Fenster oben links
            x2:  x-Koordinate Fenster unten rechts
            y2:  y-Koordinate Fenster unten rechts
 Funktion:  Invertieren des Grafikbildes oder eines Grafik-
            fensters mit 256 verschieden Masken.

GCOMB

 Befehl:    GCOMB m (,xl,yl TO x2,y2 (TO x3,y3))
 Beispiele: GCOMB 1
            GCOMB 2,20,30 TO 50,120
            GCOMB 3,40,10 TO 90,130 TO 30,50
 Parameter: m:  Verknüpfungsmodus (0-7)
            x1:  x-Koordinate Fenster oben links
            y1:  y-Koordinate Fenster oben links
            x2:  x-Koordinate Fenster unten rechts
            y2:  y-Koordinate Fenster unten rechts
            x3:  x-Koordinate Zielfenster oben links
            y3:  y-Koordinate Zielfenster oben links
 Funktion:  Verknüpfung beider Grafikseiten, zweier Bild-
            schirmfenster, Verschiebung eines Grafikfensters:

 m=0, m=4: UND-Verknüpfung zweier Seiten
 m=1, m=5: ODER-Verknüpfung zweier Seiten
 m=2, m=6: EXKLUSIV-ODER-Verknüpfung der Seiten
 m=3, m=7: Kopieren eines Bildschirmfensters in die andere Seite

TRANS

 Befehl:    TRANS m
 Beispiel:  TRANS 1
 Parameter: m: Zeichensatz (0/1)
 Funktion:  Kopieren der Textseite in die Grafik.

 m=0: Groß-/Grafiksatz
 m=1: Groß-/Kleinschrift

GMOVE

 Befehl:    GMOVE m,za,ze
 Beispiel:  GMOVE 0,10,20
 Parameter: m:  Verschiebemodus (0-3)
            za: Anfangszeile (0-24)
            ze: Endzeile (0-24)
 Funktion:  Horizontales Rollen/Verschieben des Bildschirms:

 m=0: Links rollen
 m=1: Rechts rollen
 m=2: Links verschieben
 m=3: Rechts verschieben

SCALE=

 Befehl:    SCALE= r,s
 Beispiel:  SCALE= 1,5
 Parameter: r:  Rotationswinkel
            s:  Größe
 Funktion:  Rotieren und Vergrößern einer DRAW-Figur.

Farbbefehle

COLOR=

 Befehl:    COLOR= r,h
 Beispiel:  COLOR= 2,6
 Parameter: r:  Rahmenfarbe (0-15)
            h:  Hintergrundfarbe (0-15)
 Funktion:  Festlegen der Rahmen- und Hintergrundfarbe.

SCOL=

 Befehl:    SCOL= n,f
 Beispiel:  SCOL= 1,14 : setzt die Farbe 14 für Farbregister 1 im gesamten Bildschirm
 Parameter: n:  Farbregister = Auswahl des Farbspeichers; HGR 0 bis 1, MC 0 bis 3
            f:  Farbe
 Funktion:  Festlegen der Zeichenfarbe für den gesamten Bildschirm
            und Setzen der Punktfarben.

PCOL=

 Befehl:    PCOL= n,f
 Beispiel:  PCOL= 1,14
 Parameter: n: Farbregisternummer/Registermodus (0-4)
            f:  Farbnummer (0-15)/Farbregisternummer (0-3)
            n und f haben die gleiche Funktion wie bei SCOL=, falls n zwischen 0 und 3 liegt.
            n = 4 erfüllt eine weitere Aufgabe:
            PCOL= 4,1 z.B. bestimmt, dass alle Figuren, Texte oder Punkte
            von nun an mit der Registernummer 1 gezeichnet werden, d.h. die Farbe des Registers 1 annehmen.
 Funktion:  Festlegen der Zeichenfarbe; (noch) kein Zeichnen.

Eingabe/Ausgabe-Befehle

GSAVE

 Befehl:    GSAVE (LGCF),s,"filename"(,ga)
 Beispiel:  GSAVE GCF,1,"MULTICOLOR",8
 Parameter: LGCF : Formatsteuerung (s.u.)
            s:   Angesteuerte Grafikseite (1 oder 2)
            ga:  Geräteadresse
 Funktion:  Speichern der Grafik, der Farbe- oder Textdaten:

 Der erste Parameter bestimmt die Speicherbereiche, ihre Reihenfolge und damit auch die Startadresse.
 Siehe dazu die Speicherbelegung.
 L: Low-Grafik (Text)(1000 Bytes)
 G: Grafikspeicher (Bitmap)(8000 Bytes)
 C: Farbvideoram (1000 Bytes)
 F: Farbram (1000 Bytes)
 Die Hintergrundfarbe wird nicht mit gespeichert.
 Beispiele:
 GSAVE LF,1,"TEXT",8
 GSAVE GC,1,"HGR MIT FARBE",8
 GSAVE G,2,"HGR OHNE FARBE",8
 GSAVE GCF,1,"KOALA-FORMAT",8

GLOAD

 Befehl:    GLOAD (LGCF),s,"filename"(,ga)
 Beispiel:  GLOAD GCF,1,"MULTICOLOR",8
 Parameter: LGCF:  Formatsteuerung (s.u.)
            s:   Angesteuerte Grafikseite
            ga:  Geräteadresse
 Funktion:  Laden der Grafik, Farbe oder Text

 Die Hintergrundfarbe muss man ggf. mit SCOL= selbst setzen.

HCOPY

 Befehl:    HCOPY# n
 Beispiel:  HCOPY# 1
 Parameter: n:  logische Dateinummer
 Funktion:  Anfertigen einer Hardcopy der Grafikanzeige:

 - HCOPYD cf,df - Farbzuordnung (nur Farbdrucker)
 - HCOPY#n,d - HCOPY nur für Farbdrucker

Sprite-Befehle

SREAD

 Befehl:    SREAD str$
 Beispiel:  SREAD A$
 Parameter: str$ : Zielstringvariable
 Funktion:  Einlesen von 63 Werten aus DATA-Zeilen für eine Spritedefinition.

SDEFINE

 Befehl:    SDEFINE s,str$
 Beispiel:  SDEFINE 9,A$
 Parameter: s:    Spritenummer (0-15)
            str$: Definitionsstring
 Funktion:  Spritedefinition gemäß Spritedaten der gegebenen Zeichenkette festlegen.

SPOWER

 Befehl:    SPOWER or,ur
 Beispiel:  SPOWER 100,150
 Parameter: or:  oberer Fensterrand
            ur:  unterer Fensterrand
 Funktion:  Zuschalten des zweiten Spritesatzes.

 Befehl:    SPOWER
 Beispiel:  SPOWER
 Parameter: ---
 Funktion:  Abschalten des zweiten Spritesatzes.

SMODE

 Befehl:    SMODE s,m,f1 (,f2,f3)
 Beispiele: SMODE 1,3,7
            SMODE 1,8,7,2,14
 Parameter: s:   Spritenummer
            m:   Spritemodus (s.u.)
            f1:  Farbe 1 (individuell)(0-15)
            f2:  Farbe 2 (Multicolor-einheitlich)(0-15)
            f3:  Farbe 3 (Multicolor-einheitlich)(0-15)
 Funktion:  Bestimmen der Spriteeigenschaften:


 m | m |     Vergrößerung    | Priorität vor
 MC|HGR|x-Richtung|y-Richtung| dem Hintergrund
 --+---+----------+----------+----------------
  8|  0|   nein   |   nein   |    ja
  9|  1|    ja    |   nein   |    ja
 10|  2|   nein   |    ja    |    ja
 11|  3|    ja    |    ja    |    ja
 12|  4|   nein   |   nein   |   nein
 13|  5|    ja    |   nein   |   nein
 14|  6|   nein   |    ja    |   nein
 15|  7|    ja    |    ja    |   nein

SSET

 Befehl:    SSET s,x,y (,sp)
 Beispiele: SSET 1,100,120
            SSET 1,100,120,4
 Parameter: s:  Spritenummer
            x:  Sprite-x-Koordinate
            y:  Sprite-y-Koordinate
            sp: Geschwindigkeit für Spritebewegung
 Funktion:  Positionieren eines Sprites.

SSET... TO...

 Befehl:    SSET s,xl,yl TO x2,y2 (,sp)
 Beispiele: SSET 1,100,120 TO 50,40
            SSET 1,100,120 TO 50,40,4
 Parameter: s:  Spritenummer
            x1: Sprite-x-Startkoordinate
            y1: Sprite-y-Startkoordinate
            x2: Sprite-x-Zielkoordinate
            y2: Sprite-y-Zielkoordinate
            sp: Geschwindigkeit für Spritebewegung
 Funktion:  Bewegen eines Sprites von xl,yl nach x2,y2.

SSET TO...

 Befehl:    SSET s TO x2,y2 (,sp)
 Beispiele: SSET 1 TO 50,40
            SSET 1 TO 50,40,4
 Parameter: s:  Spritenummer
            x2: Sprite-x-Zielkoordinate
            y2: Sprite-y-Zielkoordinate
            sp: Geschwindigkeit für Spritebewegung
 Funktion:  Bewegen eines Sprites von der momentanen Position
            nach x2,x2.

SWAIT

 Befehl:    SWAIT s
 Beispiel:  SWAIT 2
 Parameter: s:  Spritenummer
 Funktion:  Warten bis genanntes Sprite sich nicht mehr bewegt.

IF# ... THEN ...

 Befehl:    IF# par THEN ...
 Beispiel:  IF# U,1 THEN ...
 Parameter: par: Sekundärfunktion
 Funktion:  Bedingtes Verzweigen
            unter definierten Bedingungen:

 IF# U p THEN ... :
 Verzweigung bei Joystick in Port p nach oben gedrückt

 IF# D p THEN ... :
 Verzweigung bei Joystick nach unten.

 IF# R p THEN ... :
 Verzweigung bei Joystick nach rechts.

 IF# L p THEN ... :
 Verzweigung bei Joystick nach links.

 IF# B p THEN ... :
 Verzweigung, wenn der Feuerknopf (Button) Ihres Joysticks ge-
 drückt ist.

 IF# CN THEN ...:
 Verzweigung, wenn gerade im Augenblick eine Kollision eines
 Sprites mit einem anderen Sprite oder mit einem Hintergrund-
 zeichen stattfindet.

 IF# C THEN ...:
 Einschalten des Kollisionsinterrupt-Modus.

 IF# CC THEN ... :
 Ausschalten des Kollisionsinterrupt-Modus.

IRETURN

 Befehl:    IRETURN
 Beispiel:  IRETURN
 Parameter: ---
 Funktion:  Beenden der Unterbrechungsroutine.

Ton-Befehle

VOLUME=

 Befehl:    VOLUME= v
 Beispiel:  VOLUME= 15
 Parameter: v:  Lautstärke
 Funktion:  Einstellen der Lautstärke.

SOUND

 Befehl:    SOUND st,w,a,d,s,r (,f (,p))
 Beispiele: SOUND 1,3,12,11,5,5
            SOUND 1,3,12,11,5,5,1
            SOUND 1,3,12,11,5,5,1,100
 Parameter: st: Stimme (1-3)
            w:  Wellenform (0-8)
            a:  Attack (Anschwellzeit)
            d:  Decay (Abschwellzeit)
            s:  Sustain (Haltelautstärke)
            r:  Release (Ausklingzeit)
            f:  Filter an/aus (0-1)
            p:  Pulsrate (Tastverhältnis)(0-4095)
 Funktion: Einstellen des Klangbildes:

 w=0: Stimme ist stumm
 w=1: Dreiecksschwingung
 w=2: Sägezahn
 w=3: Dreieck und Sägezahn
 w=4: Rechteck
 w=5: Dreieck und Rechteck
 w=6: Sägezahn und Rechteck
 w=7: Dreieck, Sägezahn und Rechteck
 w=8: Rauschen

FILTER

 Befehl:    FILTER fa (,ff,rf)
 Beispiel:  FILTER 4
            FILTER 4,1000,14
 Parameter: fa:  Filterart (0-7)
            ff:  Filtergrenzfrequenz (0-2047)
            rf:  Filterresonanzfrequenz (0-15)
 Funktion:  Einstellen der Filter:

 fa=0: kein Filter an
 fa=1: Tiefpass
 fa=2: Bandpass
 fa=3: Tief- und Bandpass
 fa=4: Hochpass
 fa=5: Hoch- und Tiefpass (Bandsperre)
 fa=6: Hoch- und Bandpass
 fa=7: Hoch-, Band- und Tiefpass (Bandsperre)

TUNE

 Befehl:    TUNE st,l,n,o (,v)
 Beispiele: TUNE 2,30,3,4
            TUNE 2,30,3,4,14
 Parameter: st: Stimme (1-3)
            l:  Länge des Tones (0-65535)
            n:  Note (0-12)
            o:  Oktave (0-7)
            v:  Verstimmung (0-255)
 Funktion:  Spielen eines Tones:

 c, cis, d, dis, e, f, fis, g, gis, a, ais, h
 1  2    3  4    5  6  7    8  9    10 11   12

 v=1-127: Verstimmung um v nach oben
 v=255-128: Verstimmung um 256-v nach unten

Utilities

DIRECTORY

 Befehl:    DIRECTORY
 Beispiel:  DIRECTORY
 Parameter: ---
 Funktion : Anzeigen des Disketteninhaltsverzeichnisses
            ohne Programmverlust

 Leider wird nur die Geräteadresse 8 unterstützt.

MERGE

 Befehl:    MERGE "filename",ga
 Beispiel:  MERGE "HUSTENBONBON",8
 Parameter: ga:  Geräteadresse
 Funktion:  Anhängen eines Basicprogrammes von Diskette an
            ein bereits im Speicher befindliches.

RENUM

 Befehl:    RENUM sz,a
 Beispiel:  RENUM 10,50
 Parameter: sz: Startzeilennummer der neuen Version
            a:  Abstand der Basiczeilennummern (1-255)
 Funktion:  Umnummerierung der Zeilen eines Basicprogrammes.

DTASET

 Befehl:    DTASET zn
 Beispiel:  DTASET 100
 Parameter: zn: Zeilennummer
 Funktion:  Setzen des DATA-Zeigers auf eine bestimmte Zeile.

KEY

 Befehl:    KEY ft,"definition"
 Beispiel:  KEY 2,"LIST"+CHR$(13)
 Parameter: ft:  angewählte Funktionstaste (1-8)
            "definition": String aus max. 16 Zeichen
 Funktion:  Umprogrammieren der Funktionstasten:

 Vorbelegung der Funktionstasten in Supergrafik:
 f1: "LIST"+CHR$(13)       f2: CHR$(147)+"LIST"+CHR$(13)
 f3: "DIRECTORY"+CHR$(13)  f4: "GMODE,7,161,250"+CHR$(13)
 f5: "GMODE,0"+CHR$(13)    f6: "GMODE,8,161,250"+CHR$(13)
 f7: "GMODE,1"+CHR$(13)    f8: "RENUM10,10"+CHR$(13)

PADDLE

 Befehl:    PADDLE var,pn
 Beispiel:  PADDLE A,2
 Parameter: var: Zielvariable
            pn:  Paddlenummer (1-4)
 Funktion: Auslesen der A/D-Wandler (Paddle-Werte).

POS=

 Befehl:    POS= s,z
 Beispiel:  POS= 10,15
 Parameter: s:  Spalte (0-39)
            z:  Zeile (0-24)
 Funktion:  Positionieren des Text-Cursors.
