MPS 1200

Aus C64-Wiki
Zur Navigation springenZur Suche springen

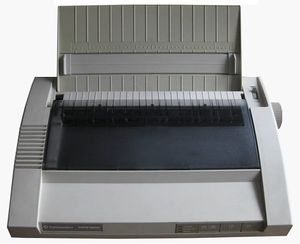

MPS 1200
Commodore MPS 1200
Typ Matrixdrucker
Hersteller Commodore
basiert auf: Citizen 120D
Neupreis Preis 798 DM [1]
Erscheinungsjahr 1986
Prozessor Mitsubishi M50734SP
Speicher 64 KByte ROM: 27512-20[2] (Serial)
32 KByte ROM: 27256 (Centronics)
8 KByte RAM: M5M5165P / HM65256
Sonstiges Vorgänger: MPS 1000


Der MPS 1200 ist ein 9-Nadeldrucker der Firma Commodore, der auf einem Citizen LSP 10 (Citizen 120D) Drucker basiert.

Technische Daten MPS 1200[Bearbeiten | Quelltext bearbeiten]

  • 9 Nadel-Druckkopf
  • Druckmethode: Matrixdruck (Impact Dot Matrix)
  • Druckverfahren: Bidirektionaler Druck
  • Zeichenmatrix: 9×9 (Draft), 17×17 (NLQ)
  • Druckgeschwindigkeit: 120 Zeichen/s bei Draft-Qualität, 24 Zeichen/s bei Near-Letter-Qualität (NLQ)
  • Papiertransport: Stachelwalzenantrieb (Einzelblatteinzug als Sonderzubehör)
  • Emulation: Commodore und Epson FX-85
  • Kopien/Durchschläge: Original + 2 Durchschläge
  • schwarzes Band in Kassette
  • entweder 2 serielle Schnittstellen (IEC-Bus) oder eine Centronics Schnittstelle (MPS 1200P)
  • Abmessungen (H×B×T): 90 × 402 × 255 mm
  • Gewicht: 3,72 kg (8.2 lbs.)
  • Puffer: 2 KByte
  • Leistungsaufnahme: max. 50 Watt
  • Stromversorgung: Kaltgerätestecker für 230 V

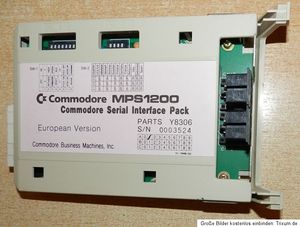

DIP-Schalter von Commodore Serial Interface[Bearbeiten | Quelltext bearbeiten]

Interface MPS 1200
Schalter Funktion AUS (default) EIN
1-1 Geräteadresse #4 #5
1-2 ASCII Emulation PET ASCII ASCII
1-3 Steuermodus Commodore Epson
1-4 Draft/NLQ Draft NLQ
1-5 Seitenlänge 11 Zoll 12 Zoll
1-6 Seitenende-Erkennung aktiviert deaktiviert
1-7 Auto line feed deaktiviert aktiviert
1-8 normal/schmal normal schmal
2-1 Zeichensatz
2-1 / 2-2 / 2-3
0/0/0 - USA/UK/Niederlande
0/0/1 - Dänemark/Norwegen
0/1/0 - Schweden/Finnland
0/1/1 - Deutschland

1/0/0 - Frankreich/Belgien
1/0/1 - Italien
1/1/0 - Schweiz
1/1/1 - Spanien

2-2
2-3
2-4 unbenutzt

Siehe auch[Bearbeiten | Quelltext bearbeiten]

Quellen[Bearbeiten | Quelltext bearbeiten]

  1. Zeitschrift 64'er - Ausgabe 5/87 - Testbericht, Seite 153-154
  2. Commodore Ersatzteilliste,   Commodore Büromaschinen, Braunschweig, 1991, Seite 45–46, IC ROM 27512-20 – 603.00 DM) Sprache:deutsch
