Hauptplatine

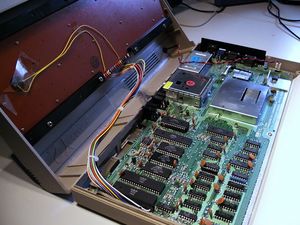

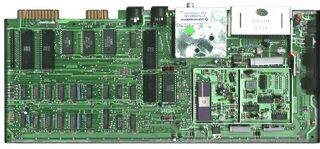

Die Hauptplatine in einem geöffneten C64.

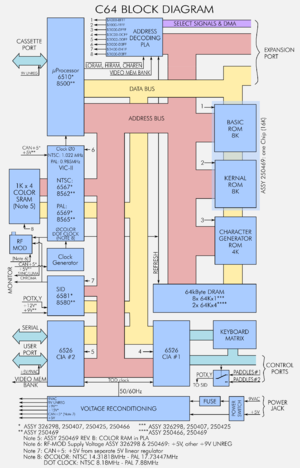

Blockschaltbild der Hauptplatine

Eine der Hauptplatinen des C128.

Die wichtigste Platine eines Computersystems wird Hauptplatine (engl. Motherboard, Mainboard, System Board, Logic Board) genannt.

Auf ihr befinden sich die wichtigsten elektronischen Komponenten eines Computersystems wie Prozessor, Grafikchip, ROM und RAM. Außerdem interne und externe Schnittstellen für den Anschluss weiterer Peripherie.

Die Hauptplatinen des C64

Die erste Hauptplatine für den C64 erschien im August 1982. Im Laufe der Produktionszeit des C64 (bis 1993) erschienen zum Zweck der Kostenoptimierung, Fehlerbehebung und Steigerung der Effizienz mehrere Revisionen der Hauptplatinen. Seltene Einzelfälle von Prototypen, die in einem sehr frühen Entwicklungsstadium gebaut wurden, haben teilweise gar keine Version auf die Platine gedruckt. Von der ASSY 326298-01 sind auch Platinen ohne Revisionsangabe bekannt.

Neben den folgenden Versionen/Revisionen gibt es unterschiedliche Prototyp-Platinen.

1982: ASSY 326298

ASSY 326298 Rev.A (1982)

• Schematic: 326106
• Bekannte Revisionen: 6, A, B, C
• Es existieren Exemplare ohne Revisionsnummer
• Manche frühere Revisionen wurden noch in Prototypen benutzt
• Haben meist den 5-pin Audio-/Videoausgang (d.h. ohne separates Chroma-Signal); es existieren jedoch auch Revisionen mit 8-pin Anschluss
• Commodore-Bezeichnung: Original

Details siehe #ASSY 326298-01.

1982: KU-14194HB

KU-14194HB (1982)

• Fab No.: 251022
• Trägt keine Assy No., wird von der Community zur Unterscheidung jedoch anhand der Platinenmaterialnummer identifiziert. Das gleiche Material wurde auch für einige VC-20 Hauptplatinen verwendet, welche ebenfalls über denselben Aufdruck verfügen, hier jedoch zusätzlich zu einer Assy No.
• Wird in den bekannten (amerikanischen) Service Manuals nicht erwähnt und war daher vermutlich nur in Europa im Handel
• Diese und sämtliche späteren Hauptplatinen haben grundsätzlich den 8-pin Audio-/Videoausgang
• Bekannte Revisionen: A, B

Details siehe #KU14194HB.

1983: ASSY 250407

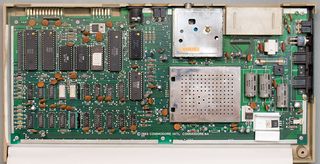

ASSY 250407 Rev.A (1983)
Custom Character ROM

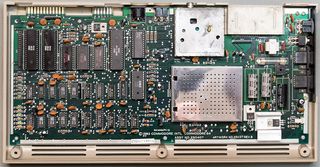

ASSY 250407 Rev.B (1983)

• Fab No.: 250406; Artwork No.: 251137; Schematic: 251138
• Bekannte Revisionen: A, B, C
• Commodore-Bezeichnung: A (CR)

Details siehe #ASSY 250407-01.

1984: ASSY 250425

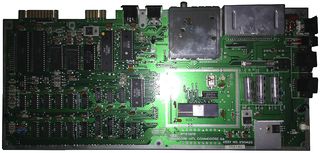

ASSY 250425 Rev.A (1984)
(Version ohne Schutzdioden)

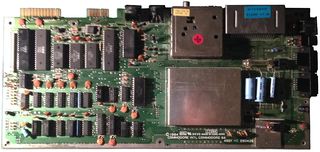

ASSY 250425 Rev.A (1984)
(Version mit Schutzdioden)

• Schematic: 251469; P/N: 251470-01
• Bekannte Revisionen: A, B
• Commodore-Bezeichnung: B

Details siehe #ASSY 250425.

1986: ASSY 250466

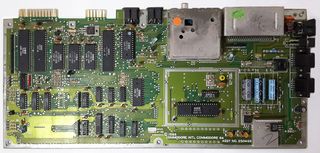

ASSY 250466 (1986)

• Schematic: 252278; P/N: 252280-01
• Bekannte Revisionen: A
• Commodore-Bezeichnung: B-3

Details siehe #ASSY 250466.

1987: ASSY 250469

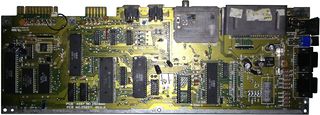

ASSY 250469 Rev.3 (1988) (Ohne SID)

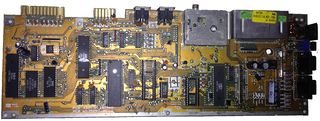

ASSY 250469 Rev.4 (1988) (Ohne SID und ohne VIC)

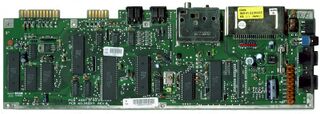

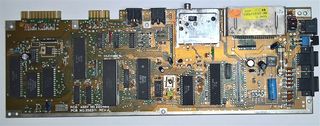

ASSY 250469 Rev.A (198?)

ASSY 250469 Rev.B (1992)

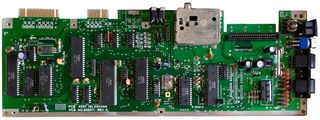

ASSY 250469 Rev.B (1990) (Version für den C64GS)

• PCB No.: 252311; Schematic: 252312
• Bekannte Revisionen: 1, 3, 4, A, B
• Commodore-Bezeichnung: E

Details siehe #ASSY 250469.

Unterschiede nach Fernsehnorm

Es gibt von allen Platinen PAL- und NTSC-Modelle. Auch wenn es bei den meisten ASSY nicht deutlich an der Beschriftung erkennbar ist, unterscheiden sie sich durch die Version des VIC-II, den Oszillator und eine Datenleitung auf dem Board. Bei den 250469-Platinen ist auch die Beschriftung -10 oder -09 für PAL oder NTSC hinter der ASSY-Nummer aufgedruckt.

Für die SECAM-Fernsehnorm wurden keine eigenen Platinen hergestellt, solche Rechner sind nachträglich modifiziert. SECAM-C64 gab es beispielsweise in Frankreich fertig umgebaut im Handel, alternativ konnte man die Platine zum Umbau auch einzeln erwerben und in einen PAL-Rechner einbauen. Auf ähnliche Art konnte man einen C64 auch auf RGB (mittels Procep RGB) umrüsten, dann war die Fernsehnorm nicht mehr relevant.

Das C64 Games System wurde nur als PAL-Version hergestellt, da es ausschließlich in Großbritannien verkauft wurde.

Weitere Geräte

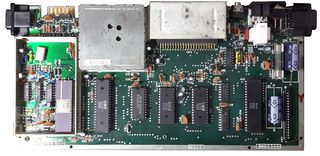

ASSY 325565 Rev.B (1982)
(Eine Max Machine-Platine)

In Commodore-Dokumenten (Service Manual) wird eine ASSY 250441 (B-2) erwähnt. Sie soll sich elektrisch nicht von der 250425 unterscheiden und im Vergleich zu dieser nur über ein paar Änderungen am Layout verfügen. Da hiervon nie ein Exemplar gesichtet wurde, ist davon auszugehen, dass sie nie in den Handel kam.

SX64

Beim SX64 wurde die ASSY-Nummer nicht auf die Platine gedruckt, sie ist aber dokumentiert:

• 1983: ASSY 250408-01

Max Machine

Die Commodore Max Machine gab es nur mit einer Platinen-Version, die sich aber in vieler Hinsicht von einem richtigen C64 unterscheidet:

• 1982: ASSY 325565
  • Bekannte Revisionen: A, B

C64 Goldene Edition

C64 Gold Edition: ASSY 250407-01

In den goldenen C64, die 1987 anlässlich einer Million verkaufter Geräte in Deutschland verschenkt wurden, ist eine gewöhnliche ASSY 250407-01 verbaut.

Die Goldene Edition unterscheidet sich auschließlich aufgrund des speziellen Gehäuses von einem normalen Brotkasten.

C64 Aldi

Aldi-C64 von Quelle: ASSY 250469 Rev 3

Der C64 Aldi besitzt eine ganz gewöhnliche ASSY 250469-Platine, meist Revision 3. Wegen mehreren fehlerhaften Berichten in der Zeitschrift 64'er, hält sich aber hartnäckig das Gerücht, dass die Aldi-Rechner eine eigene, kostenreduzierte Platine erhalten hätten. Angeblich fehlt bei diesen die 9V-Spannungsversorgung am Userport. Das ist aber schlicht falsch.

C64GS

Die Spielekonsole C64GS nutzt eine leicht abweichende Bauform der ASSY 250469 und gleicht vom technischen Innenleben her weitgehend den normalen C64-Homecomputern. Es wurde immer die damals aktuelle, letzte, Revision B verwendet. Unterschiede sind der um 90° nach oben gedrehte Expansionsport, zudem fehlen der Tastaturanschluss und die serielle Buchse. Das C64 Games System hat auch ein eigenes KERNAL-/BASIC-ROM. Da diese Platine aber keine Neuentwicklungen oder Verbesserungen bietet, ist sie keine eigenständige Revision.

PET 64/CBM 4064

Der PET 64/CBM 4064 nutzte eine gewöhnliche ASSY 326298, häufig in der Revision A.

Die C64-Hauptplatinen im Detail

ASSY 326298-01

Die "Ur"-C64-Computer, die auf der Winter Consumer Electronics Show in Las Vegas im Jahr 1982 gezeigt wurden, hatten die Hauptplatine ASSY 326298-01 mit der Revision 6.. Diese C64 werden als Prototypen eingeordnet, die Hauptplatinen-Revision kann aber noch vereinzelt gefunden werden. Solche Boards wurden meistens noch mit keramischen Chips bestückt.

• 5-Pin Hauptplatine (CN5-Video-Port bzw. Anschluss hat 5 Pins).
• PCB (Printed Circuit Board) Nummer 326298-01.

Schaltpläne

Schematic (Schaltplan) Nummer 326106 [1] [2] [3]

Bestückungsliste

Gemäß Auszug aus der Stückliste

ICs

Ref.	P/N	Beschreibung
U1, U2	6526	CIA
U3	2364	ROM (BASIC)
U4	2364	ROM (KERNAL)
U5	2364	ROM (Zeichensatz)
U6	2114L-30	SRAM 1024x4 Bit (Farb-RAM)
U7	6510	Prozessor
U8	7406	Hex Inverter (Open Collector)
U9-U12	4164	DRAM 64Kx1 (200 ns)
U13	74LS257	Quad 2-line to 1-line Data selector/Multiplexer, Non-inverting Outputs
U14	74LS258	Quad 2-line to 1-line Data selector/Multiplexer, Inverting Outputs
U15	74LS139	Dual 2 to 4-line Decoder/Demultiplexer, Inverting Outputs
U16	4066	Quad Analog Switch
U17	82S100	PLA
U18	6581	SID
U19	6567	VIC II
U20	LM556	Dual Timer
U21-U24	4164	DRAM 64Kx1 Bit (200 ns)
U25	74LS257	Quad 2-line to 1-line Data selector/Multiplexer, Non-inverting Outputs
U26	74LS373	Octal Transparent Latch
U27	74LS08	Quad 2-input AND-Gate
U28	4066	Quad Analog Switch
U29	74LS74	Dual D-positive Edge Triggered Flip-flop, Asynchronous Preset and Clear
U30	74LS193	Synchronous presettable up/down 4-bit Binary Counter, Clear
U31	74LS629	Dual Voltage-controlled Oscillator, Enable control, Range control
U32	MC4044	Phase-frequency Detector

Dioden

Ref.	P/N	Beschreibung
CR1	1N4371	Zener 2,7 V, 500 mW
CR2	1N755	Zener 7,5 V, 500 mW
CR3	1N914	Diode
CR4	Varo VM08	Bridge Rectifier, 2 A/100 V
CR5, CR6	1N4001	Diode 1 A/60 V

Transistoren

Ref.	P/N	Beschreibung
Q1	2N4401	NPN Small Signal
Q2	2N3904	NPN Small Signal
Q3	TIP29B	NPN Power
Q4-Q8	2N2222	NPN Small Signal

KU14194HB

Diese Platine wurde nur kurz verbaut, und bald durch die 250407 abgelöst. Sie ist recht selten zu finden.

Sie wurde fast nur in PAL Versionen verbaut.

• Nachbau von bwack auf github.com
• Interaktive BOM und Layout: [4]

ASSY 250407-01

Schaltpläne

• Schaltpläne: [5] [6] [7]
• Nachbau von bwack auf github.com
• Interaktive BOM und Layout: [8]

Bestückungsliste

Auszug aus der Stückliste

ICs

Ref.	P/N	Beschreibung
U1, U2	6526	CIA
U3	2364	ROM (BASIC)
U4	2364	ROM (KERNAL)
U5	2332	ROM (Zeichensatz)
U6	2114L-20	SRAM 1024x4 Bit (Farb-RAM)
U7	6510	Prozessor
U8	7406	Hex Inverter (Open Collector)
U9-U12	4164	DRAM 64Kx1 Bit (200 ns)
U13	74LS257	Quad 2-line to 1-line Data selector/Multiplexer, Non-inverting Outputs
U14	74LS258	Quad 2-line to 1-line Data selector/Multiplexer, Inverting Outputs
U15	74LS139	Dual 2 to 4-line Decoder/Demultiplexer, Inverting Outputs
U16	4066	Quad Analog Switch
U17	82S100	PLA
U18	6581	SID
U19	6567	VIC II
U20	LM556	Dual Timer
U21-U24	4164	DRAM 64Kx1 Bit (200 ns)
U25	74LS257	Quad 2-line to 1-line Data selector/Multiplexer, Non-inverting Outputs
U26	74LS373	Octal Transparent Latch
U27	74LS08	Quad 2-input AND-Gate
U28	4066	Quad Analog Switch
U29	74LS74	Dual D-positive Edge triggered Flip-flop, Asynchronous Preset and Clear
U30	74LS193	Synchronous Presettable Up/down 4-bit Binary Counter, Clear
U31	74LS629	Dual Voltage-controlled Oscillator, Enable control, Range control
U32	MC4044	Phase-frequency Detector

Dioden

Ref.	P/N	Beschreibung
CR1	1N4371	Zener 2,7 V, 500 mW
CR2	1N755	Zener 7,5 V, 500 mW
CR4	S2VB10 Sub: DBA20B Sub: DBA20C	Brückengleichrichter, 2 A/100 V
CR5, CR6	1N4001	Diode 1 A/60 V

Transistoren

Ref.	P/N	Beschreibung
Q1, Q2	2SC1815	NPN Small Signal
Q3	TIP29A	NPN Power
Q7, Q8	2SC1815	NPN Small Signal

ASSY 250425

Schaltpläne

Schaltpläne: [9] [10] [11]

Bestückungsliste

Auszug aus der Stückliste

ICs

Ref.	P/N	Beschreibung
U1, U2	6526	CIA
U3	2364	ROM (BASIC)
U4	2364	ROM (KERNAL)
U5	2332	ROM (Zeichensatz)
U6	2114L-20	SRAM 1024x4 Bit (Farb-RAM)
U7	6510	Prozessor
U8	7406	Hex Inverter (Open Collector)
U9-U12	4164	DRAM 64kx1 (200 ns)
U13	74LS257	Quad 2-line to 1-line Data selector/Multiplexer, Non-inverting Outputs
U14	74LS258	Quad 2-line to 1-line Data selector/Multiplexer, Inverting Outputs
U15	74LS139	Dual 2 to 4-line Decoder/Demultiplexer, Inverting Outputs
U16	4066	Quad Analog Switch
U17	82S100	PLA
U18	6581	SID
U19	6567	VIC II
U20	LM556	dual timer
U21-U24	4164	DRAM 64Kx1 (200 ns)
U25	74LS257	Quad 2-line to 1-line Data selector/Multiplexer, Non-inverting Outputs
U26	74LS373	Octal Transparent Latch
U27	74LS08	Quad 2-input AND-Gate
U28	4066	Quad Analog Switch
U31	7701/8701	Clock Generator

Dioden

Ref.	P/N	Beschreibung
CR1	1N4371	Zener 2,7 V, 500 mW
CR2	1N754A	Zener 6,8 V, 500 mW
CR4	S2VB10 Sub: DBA20B Sub: DBA20C Sub: DBA20C-K15	Brückengleichrichter, 2 A/100 V
CR5, CR6	1N4001	Diode 1 A/60 V
CR100-105 (CR9, CR12-CR16)	1N4148 Sub: 1N914	Diode

Anmerkung: CR100 - 105 sind Schutzdioden für den IEC-Bus, welche in den späteren Versionen der ASSY # 250425 über andere Bauteile gelötet ("piggybacked") wurden.

Transistoren

Ref.	P/N	Description
Q1	TIP29A	NPN Power
Q2-Q4	2SC1815	NPN Small Signal

ASSY 250441-01

Über die Hauptplatine ASSY 250441-01 wurde von einem Commodore-Mitarbeiter ausgesagt, dass sie das selbe Leiterbahn-Layout wie die ASSY 250425 habe, und nur wenige Kleinteile geändert wurden. Angeblich wurde einige wenige Modelle bereits verteilt.

Schaltpläne: [12] [13] [14]

Commodore C64/C64C Service Manual (PN-314001-03, März 1992), Seite 17:

Version B-2, 8 pin board (Reduced Osc. w/component changes), PCB ASSY # 250441-01*, Schematics 251469
[...]
* The 4th version of 64 board was recently developed and only a few may be in the field. It is termed the 64B-2. All circuits remain the same as 64B (Schematic 251469) with a few component location changes:
1) Resistors 28, 29, 30, 36, 48 were reduced to Resistor Pack RP5.

2) Diodes CR100-105 are no longer piggybacked. Their new locations are CR9, 12-16.

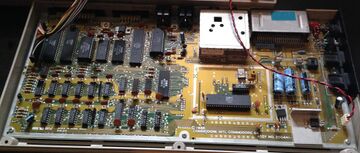

So ungefähr würde die 250411-01 aussehen (Fotomontage)

Sinngemäße deutschsprachige Übersetzung:

• Die 4. Version der 64er Hauptplatine wurde kürzlich entwickelt und wenige könnten bereits in Umlauf sein. Sie wird als 64B-2 bezeichnet. Die Schaltungen bleiben gleich (Schaltplan 251469), bis auf einige umplatzierte Bauteile:

1. ) Die Widerstände (R)28. 29, 30, 36 48 wurden zum Widerstandsnetzwerk RP5 reduziert.

2. ) Die Dioden CR100-105 sind nicht länger über andere Bauteile gelötet ("piggybacked"). Ihre neuen Plätze sind CR9, 12-16.

Dennoch gibt es bis heute keinen Hinweis auf die tatsächliche Existenz dieser ASSY. Es gibt keine weiteren Aussagen dazu, und keine Fotos oder Schaltpläne. Da die aufgeführten Änderungen minimal waren, ist ohnehin fraglich, warum Commodore deswegen eine neue ASSY-Nummer vergeben sollte. Realistisch gesehen hätte man es bestenfalls als neue Revision der 250425 bezeichnet.

Auf der anderen Seite darf man nicht vergessen, dass schon mehrfach eine bis dato unbekannte Platine aufgetaucht ist. Wenn die 250411-01 wirklich existieren sollte, gibt es das Modell wahrscheinlich nur als NTSC-Version.

Bestückungsliste

Laut Beschreibung müsste die Bestückung weitgehend einem 250425-Board gleichen.

ASSY 250466

Seltener als 250407 und 250425 ist die ASSY 250466. Sie ist vor allem in den ersten C64C-Gehäusen verbaut worden. Bei dieser Platine wurden die acht 8-KByte-RAM durch zwei 32-KByte-RAM ersetzt. Meist wurde ein VIC-II 6569 Rev.5 verbaut. Typisch war hier auch der SID 6581-R4AR.

Schaltpläne

Schaltpläne: [15] [16] [17]

Bestückungsliste

Gemäß Auszug aus der Stückliste

ICs

Ref.	P/N	Beschreibung
U1, U2	6526	CIA
U3	2364B-161	ROM (BASIC)
U4	2364B-273	ROM (KERNAL)
U5	2332C-250	ROM (Zeichensatz)
U6	2114	SRAM 1Kx4 Bit (200 ns)
U7	6510	Prozessor
U8	7406 Sub: 7416	Hex Inverter (Open Collector)
U9, U10	50464-150	DRAM 64Kx4 Bit (150 ns)
U13	74LS257A	Quad 2-line to 1-line Data selector/Multiplexer, Non-inverting Outputs
U14	74LS258A	Quad 2-line to 1-line Data selector/Multiplexer, Inverting Outputs
U15	74LS139	Dual 2 to 4-line Decoder/Demultiplexer, Inverting Outputs
U16	4066B	Quad Analog Switch
U17	82S100	PLA 8700-001
U18	6581 R3	SID
U19	6567	VIC NTSC
U20	NE556	Dual Timer
U25	74LS257A	Quad 2-line to 1-line Data selector/Multiplexer, Non-inverting Outputs
U26	74LS373	Octal Transparent Latch
U27	74LS08	Quad 2-input AND-gate
U28	4066B	Quad Analog Switch
U31	8701T6 Sub: 8701L6	Clock Generator

Dioden

Ref.	P/N	Beschreibung
CR1	1N4371	Zener 2,7 V, 500 mW
CR2	1N754A	Zener 6,8 V, 500 mW
CR4	S2VB10 Sub: DBA20B Sub: DBA20C Sub: DBA20C-K15	Bridge Rectifier, 2 A/100 V
CR5, CR6	1N4001	Diode 1 A/60 V
CR9, CR12-CR16	1N4148 Sub: 1N914	Diode

Transistoren

Ref.	P/N	Beschreibung
Q1	2SD880 Sub: TIP29A Sub: 2SD476 Sub: 2SD313 Sub: 2SD1310 Sub: 2SD1266	NPN Power
Q2-Q4	2SC1815 Sub: 2SC945 Sub: 2SC2458 Sub: 2SC2785	NPN Small Signal

ASSY 250469

Die 250469 war die letzte Version der C64-Platine. Da diese Platine im Vergleich zu den Vorgängern ein schmaleres Design hat, wird sie umgangssprachlich auch als „short board“ bezeichnet.

• PLA und einige weitere Schaltungen wurden in einen Multifunktions-Chip mit 64 Pins integriert, mit der letzten Revision B auch das Farb-RAM.
• Wie auch schon bei der 250466 wurden nur noch 2 RAM-IC mit je 32 KByte verbaut.
• Typischerweise wurden die HMOS-Varianten des VIC-II und des SID verbaut, die mit niedrigerer Versorgungsspannung als die älteren NMOS-Varianten laufen. Die Chips lassen sich also nicht einfach zwischen den Board-Varianten tauschen.
• Der zweite 5V-Strang inklusive seines 5V-Spannungsreglers wurde eingespart; die 250469 hat nur einen 5V-Strang, der direkt aus den 5V des Netzteils gespeist wird.
• Die 9V/12V für den SID werden nicht mehr per Spannungsregler, sondern per Transistorschaltung erzeugt.

Die Revisionen 3, 4, A und vor allem B sind sehr häufig. Revision 1 dagegen ist eine sehr seltenes Board, von Revision 2 ist bisher noch gar kein Exemplar bekannt.

Hinter der ASSY-Nummer stand oft die Endung -10 für PAL, bzw. -09 für NTSC-Rechner.

Schaltpläne

• Schaltpläne auf zimmers.net
• Linker Teil (beide Revisionen), rechter Teil für Rev. A und rechter Teil für Rev. B
  • Diese sind mit Vorsicht zu genießen, insbesondere derjenige für die Rev. B enthält einige Unstimmigkeiten - es wurde eigentlich nur das fehlende Farb-RAM "rausgezeichnet". Die weiteren Änderungen (siehe unten) sind gar nicht eingetragen.
• Nachbau von bwack auf github.com
• Interaktives BOM und Layout: [18]

Vergleich der Revisionen

Gemeinsamkeiten:

• Allen 250469-Revisionen gemeinsam ist die starke Kostenoptimierung, z. B. durch ein zusammengefasstes KERNAL-/BASIC-ROM und durch einen Custom-IC. Dieser vereint fast die gesamte TTL-Logik der alten Boards (Multiplexer, usw.) und die Funktionen des "alten" PLAs (906114) in einem einzigen IC mit 64 Pins. Sie soll hier als "64-Pin-Custom-IC" bezeichnet werden.
• Ebenso wird bei allen 250469-Revisionen im Gegensatz zu früheren Boards nur ein 5V-Strang genutzt.
• Auch sind alle bisher bekannten Ausführungen mit HMOS-II-ICs bestückt (8500, 8565, 8580, ...).

Unterschiede:

• U8 - 64-Pin-Custom-IC
  • Rev. 1, 3, 4 und A besitzen das 64-Pin-Custom-IC "251715-01" - kein integriertes Farb-RAM.
  • Rev. B. besitzt das 64-Pin-Custom-IC "252535-01" - integriertes Farb-RAM und diverse weitere kleine Änderungen:
    • Das Chip-Select für das BASIC- und das KERNAL-ROM wurde zusammengefasst und erscheint jetzt auf Pin 15. Damit hat Commodore offensichtlich beschlossen, nicht mehr zwei getrennte Bausteine für BASIC- und KERNAL-ROM verwenden zu wollen (mit einer Extra-Logik um A14 mit dem CS-Signal wäre es dennoch möglich: Beim Zugriff auf den KERNAL ist A14 high, beim Zugriff aufs BASIC ist die Leitung low, beispielsweise einfach realisierbar mit einem halben 74LS139).
    • Um das CHAR-ROM mit dem BASIC-/KERNAL-ROM zu integrieren, dient Pin 48 des 64-Pin-Custom-ICs 252535-01 zur Umschaltung. Es wird dann nur noch ein einziges kombiniertes Chip-Select für BASIC-, CHAR- und Kernal-ROM generiert.
      Man kann Pin 48 mit zwei Lötbrücken (J15, J16) wahlweise gegen Vcc oder gegen GND schalten. Die Standardbeschaltung auf Rev. B ist gegen GND.
• U19 - Farb-RAM, 2114, 1024 x 4 Bit
  • Bei Rev. 1, 3, 4, A vorhanden.
  • Bei Rev. B nicht vorhanden, sondern in das 64-Pin-Custom-IC integriert.
• U3 - TTL, 74LS08, 4-fach AND-Gatter
  • Rev. 1 - Stand unbekannt.
  • Rev. 3 und 4
    • U3a - Nicht benutzt (Pins offen!).
    • U3b - Generiert AEC-Signal für CPU aus VIC-AEC und DMA vom Expansionport.
    • U3c - Generiert RDY-Signal für CPU aus VIC-BA und DMA vom Expansionport.
    • U3d - Generiert CS für das gemeinsame BASIC-/KERNAL-ROM aus den Leitungen BASIC (U8, Pin14) und KERNAL (U8, Pin 15) des 64-Pin-Custom-ICs.
  • Rev. A
    • U3a - Die Eingänge sind parallel geschaltet, das Gatter wirkt als simple Treiberstufe; an den Eingang wird "DOTCLOCK" von U20 (8701), PIn 6 herangeführt, der Ausgang geht auf den VIC (U7), Pin 22. Das ist eine Änderung, die mit Rev. A eingeführt wurde, die vorherigen Revisionen besitzen diese Treiberstufe nicht, dort wird der 8701 direkt mit dem VIC verbunden.
    • U3b - Generiert AEC-Signal für CPU aus VIC-AEC und DMA vom Expansionport.
    • U3c - Generiert RDY-Signal für CPU aus VIC-BA und DMA vom Expansionport.
    • U3d - Generiert CS für das gemeinsame BASIC-/KERNAL-ROM aus den Leitungen BASIC (U8, Pin 14) und KERNAL (U8, Pin 15) des 64-Pin-Custom-ICs.
      Es ist kein Gatter von U3 mehr frei.
  • Rev. B
    • U3a - Die Eingänge sind parallel geschaltet, das Gatter wirkt als simple Treiberstufe; an den Eingang wird "DOTCLOCK" von U20 (8701), Pin 6 herangeführt, der Ausgang geht auf den VIC (U7), Pin 22. Das ist eine Änderung, die mit Rev. A eingeführt wurde, die vorherigen Revisionen besitzen diese Treiberstufe nicht, dort wird der 8701 direkt mit dem VIC verbunden.
    • U3b - Generiert AEC-Signal für CPU aus VIC-AEC und DMA vom Expansionport.
    • U3c - Generiert RDY-Signal für CPU aus VIC-BA und DMA vom Expansionport.
    • U3d - Nicht benutzt.

Lötbrücken:

Lötbrücke	Vorgabe	Pad 1 - Verbindung zu	Pad 2 - Verbindung zu	Erklärung
J10	offen	64-Pin-Custom-IC Pin 14 (BASIC)	J11+J10 (zweite Seite) und BASIC-KERNAL-ROM Pin 1 (A15) und 27 (A14)	Liefert im speziellen Betriebsmodus A14 für das ROM.
J11	geschlossen	Vcc	J10+J11 (zweite Seite) und BASIC-KERNAL-ROM Pin 1 (A15) und 27 (A14)	Legt im Normalbetrieb mit 27C128 Pin 1 und 27 des ROMs auf Vcc.
J12	geschlossen	J13 und BASIC-KERNAL-ROM Pin 26 (A13!)	CPU A14	Liefert CPU/A14 als A13 für BASIC-KERNAL-ROM im Normalmodus (separates CHAR-ROM).
J13	offen	J12 und BASIC-KERNAL-ROM Pin 26 (A13!)	64-Pin-Custom-IC Pin 13 (CHAR)	Wenn geschlossen und J12 offen liefert das 64-Pin-Custom-IC hier A13 für das kombinierte BASIC-KERNAL-CHAR-ROM.
J14	geschlossen	CHAR-ROM Pin 20 (CS)	64-Pin-Custom-IC Pin 13 (CHAR)	Liefert CS für CHAR-ROM bei separatem IC.
J15	geschlossen	64-Pin-Custom-IC Pin 48	GND	Normaler Betrriebsmodus mit separatem CHAR-ROM.
J16	offen	64-Pin-Custom-IC Pin 48	Vcc	Spezieller Betriebsmodus mit einem einzigen kombinierten ROM.
J18	offen	64-Pin-Custom-IC Pin 17	Vcc	Hat die Anschlussbezeichnung COLORRAM. Wenn J18 nicht geschlossen wird, bleibt der Schirm dunkel.

Zusammenfassend:

• Das kombinierte BASIC-KERNAL-CHAR-ROM muss wohl ein 23256 sein (bei einem 27C256-EPROM muss man Pin 1 hochbiegen und auf Vcc legen, da Pin 1 Vpp ist und dieser auf dem Board mit Pin 27 verbunden ist).
• J12 trennen, damit wird A13 vom BASIC-KERNAL-ROM (Pin 26) von der CPU A14 abgehängt.
• J13 schließen, damit liefert das 64-Pin-Custom-IC A13 für das kombinierte BASIC-KERNAL-CHAR-ROM (Pin 26).
• J14 trennen, damit wird das Chip-Select für das CHAR-ROM getrennt.
• J10 schließen, liefert A14 für das kombinierte BASIC-KERNAL-CHAR-ROM (Pin 27).
• J11 trennen, damit Pin 1 und 27 des BASIC-KERNAL-CHAR-ROMs nicht dauerhaft auf Vcc liegen.
• J15 auftrennen, J16 schließen, damit liegt Pin 48 des 64-Pin-Custom-IC auf Vcc statt GND und der ROM-Betriebs-Modus müsste (vermutlich) umgeschaltet werden.
• Ein richtig programmiertes 32-KByte-ROM (23256) einsetzen (wird eher schwer zu bekommen sein) oder ein 27C256-EPROM richtig programmieren und Pin 1 hochbiegen und auf Vcc klemmen.

  Das 27C256-EPROM müsste folgendermaßen programmiert werden:

  • $0000 ... $1FFF - leer (unbenutzt, könnte man auch für sein Lieblingscartridge verwenden)
  • $2000 ... $3FFF - BASIC-ROM
  • $4000 ... $4FFF - leer (unbenutzt)
  • $5000 ... $5FFF - CHAR-ROM
  • $6000 ... $7FFF - KERNAL ROM

  Das ROM deckt so einfach den oberen 32 KByte-Bereich ab, wobei es aber nur an jenen Stellen "durchscheint", wo das CS-Signal es eingeblendet. Der entsprechende ROM-Inhalt findet sich in der dazugehörigen Quelle . Weil diese Aufteilung mit dem Adressbereich des C64 von $8000-$FFFF übereinstimmt, spart man sich so die aufwändige Dekodiererei und kann das EPROM praktisch 1:1 mit dem Adressbus verbinden.


Damit das CHAR-ROM dabei im kombinierten EPROM auf $5000 bis $5FFF auch vom VIC angesprochen werden kann (dieser erwartet es aus seiner Sicht auf $1000..$1FFF), liefert der 64-Pin-Custom-IC ein modifiziertes A13 (J12=offen, J13=geschlossen: Pin 13 liefert damit "A13mod"). Intern wird das damit erreicht, dass A13 vom Adressbus mit CS des CHAR-ROMs intern UND-verknüpft wird. Damit gilt:

CS des CHAR-ROMs	A13mod
1	A13
0	0

Bestückungsliste

Auszug aus der Stückliste

ICs

Ref.	P/N	Description
U1, U2	6526	CIA
U3	74LS08	quad 2-input AND gate
U4	23128B	ROM US PAL 251913
U5	2332C	ROM CHAR US PAL 901225
U6	8500	µProcessor
U7	8565: PAL 8562: NTSC	VIC-II
U8	251715-01	Memory Controller/PLA
U9	8580	SID
U10	41464-150	DRAM 64k x 4
U11	41464-150	DRAM 64k x 4
U18	4066	Quad Analog Switch
U19	2114	SRAM 1024x4 Bit, 901453 (200 ns)
U20	8701T6	Clock Generator
U21	4066	Quad Analog Switch
U22	7406 Sub: 7416	Hex Inverter (Open Collector)
U23	74LS14	Hex Inverter (Schmitt-trigger)

Dioden

Ref.	P/N	Description
CR1	RD6.8EB Sub: 1N754A	Zener 6,8 V, 500 mW
CR2	S2VB10 Sub: DBA20B Sub: DBA20C	Bridge Rectifier 100 V/2 A
CR3,4	1N4001	Diode
CR5,9,11-21	1N914 Sub 1N4148	Diode
CR6	RD3.0EB1 Sub: RD3.0FB2	Zener 3,16-3,38 V, 500 mW
CR7	RD10ESB2 Sub: RD13ESB2 Sub: HZ11A1 Sub: HZ12B2	Zener, 10 V, 500 mW

Transistoren

Ref.	P/N	Description
Q1	2SD880 Sub: TIP29A Sub: 2SD476AC Sub: 2SD313E/F Sub: 2SD1310	NPN
Q2,3	2SC1815 Sub: 2SC945 Sub: 2SC2458	NPN
Q5	2SC1384	NPN

Kondensatoren

Achtung: Die Stückliste im Servicehandbuch für das 250469 Board ist fehlerhaft. Der Kondensatorwert für die RESTORE-Tasten-Funktion ist im Schaltplan korrekt, in der Bauteilliste falsch.

Siehe auch

• Hardware-Aufbau des C64

Weblinks

Wikipedia: Hauptplatine

• Mainboards im Commodore 64 Museum (c-64.org)
