C116
Commodore 116
Typ Heimcomputer
Hersteller Commodore
Neupreis 199 DM, ca. 100 €, 99 £
Erscheinungsjahr 1984
Produktionsende 1985
Prozessor MOS 7501/8501 @ 0,885/1,76 MHz
Speicher 16 KByte, aufrüstbar
OS BASIC 3.5
Sonstiges gehört zur Commodore-264-Serie


Der Commodore 116 (kurz: C116) ist ein Heimcomputer der Commodore-264-Serie.

Der C116 ähnelt optisch dem Commodore Plus/4, hat jedoch ein noch kleineres Gehäuse mit einer Gummitastatur und abweichende technische Daten (so hat der Plus/4 64 KBytes RAM, der C116 aber nur 16 KBytes). Technisch ist der Commodore 116 eine kostenoptimierte Variante des C16 bei gleichen technischen Daten. Er erinnert damit an das Konzept der Max Machine. Der C116 wurde 1984 für etwa 199 DM verkauft und bis zum Jahresende 1985 abverkauft. Die Produktionszahlen liegen etwa bei leicht über 51.000 Exemplaren weltweit, davon wurden ca. 44.000 Exemplare in Deutschland verkauft. Gedacht war der C116 nur für den europäischen Markt. Die Commodore 264-Serie ist untereinander softwarekompatibel.

Das Betriebssystem besteht aus dem im Vergleich zum BASIC V2 des C64 weiterentwickelten BASIC der Version 3.5. Die Software für den C116 ist nicht kompatibel zum C64. Gleiches gilt für die Peripheriegeräte Datasette 1531 und Diskettenlaufwerk 1551.


Aufbau[Bearbeiten | Quelltext bearbeiten]

Rechte Seite[Bearbeiten | Quelltext bearbeiten]

  • Ein-/Ausschalter

Rückseite[Bearbeiten | Quelltext bearbeiten]

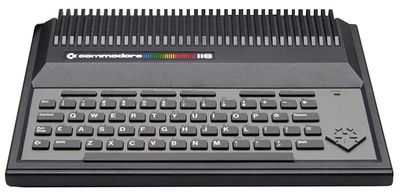

Commodore 116

Linke Seite[Bearbeiten | Quelltext bearbeiten]

  • TV-Anschluss, Antennenbuchse (HF-Modulator-Ausgang) zum Anschluss an ein Fernsehgerät (je nach Version NTSC oder PAL)

Hauptplatine[Bearbeiten | Quelltext bearbeiten]

Commodore 116 Verpackung
  • Prozessor: MOS 7501 oder 8501 mit ca. 1,76 bzw. 0,885 MHz wechselweise getaktet (gesteuert von TED-Chip), mit einer effektiven Taktfrequenz von ca. 1,2 MHz[1] bei PAL-Systemen.
  • Speicher: 16 KByte RAM, davon sind 12277 Bytes frei unter BASIC nutzbar
  • ROM: 32 KByte gesamt, aufgeteilt in:
    • CBM BASIC V3.5 (16 KByte) ($8000-$BFFF; 32768-49151)
    • Betriebssystem, KERNAL (Kernel) (14 KByte) ($D800-$FFF9; 55296-65529)
    • Zeichensatz (2 KByte) ($D000-$D7FF; 53248-55295)
  • Grafik: TED 8360
    • Darstellungen im Textmodus (entweder Großschrift-/Grafikzeichen oder Groß-/Kleinschrift) 40 (Spalten) × 25 (Zeilen) Zeichen oder im Grafikmodus 320×200 Pixel oder 160×200 Pixel, sowie Grafik mit 5 Zeilen Textmodus bei 320×160 oder 160×160 Pixel darstellen, zusätzlich Shapes in BASIC
    • Farben: 121 (15 Farben in 8 Abstufungen und Schwarz)
  • Sound: TED 8360 wird auch zur Tonerzeugung genutzt und kann 2 unabhängige Stimmen mit Tönen von über 4 Oktaven (ca. 28 Töne ohne Zwischentöne) oder Geräusche darstellen.
  • Tastatur: 60 Gummitasten (QWERTY), die mehrfach belegt sind
  • Sonstiges:
    • Abmessungen: ?
    • Gewicht: ?
    • Stromversorgung: 9 V= über Netzteil mit 220 V bei 50 Hz
    • Leistungsaufnahme: ? W

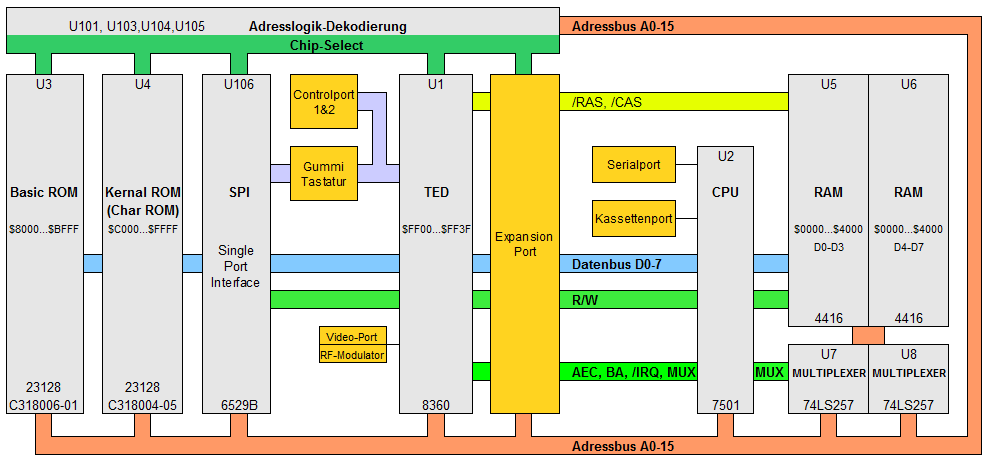

Blockschaltbild[Bearbeiten | Quelltext bearbeiten]

C116 Blockschaltbild.png

Nutzung[Bearbeiten | Quelltext bearbeiten]

Weitere nützliche Informationen zur Nutzung sind in den Artikeln C16 und Plus/4 zu finden, sowie für die Programmierung unter BASIC 3.5.

Lieferumfang[Bearbeiten | Quelltext bearbeiten]

Einschaltmeldung des C116.

Der Lieferumfang des C116 Einzelpakets ist (1984):

Zubehör[Bearbeiten | Quelltext bearbeiten]
